作者: cellsnet 标题: 货架标签分不清层级？晓网RF100Z-8A打造分层精准RFID盘点方案

一、多层仓储 RFID 盘点核心痛点

仓储、档案、图书馆多层货架部署 RFID 时，跨层串读、层级无法溯源是普遍难题，市面八通道方案短板清晰可见：

对比项	普通八通道读写器	通用嵌入式模组	晓网 RF100Z-8A
通道反馈	无通道号返回，无法定位货架层	仅单一扫描模式，无分层应答	0xF0 应答模式，实时回传天线编号
切换时长	固定参数，密集 / 稀疏货架无法区分	调节区间窄，功耗浪费严重	200~10000ms 毫秒自由自定义
信号管控	功率统一调节，上下层极易串扰	功率档位少，难以适配分层距离	15~26dBm 软件分段可调
扫描调度	软件切换，延迟高、高密度易漏读	通用主控，射频处理效率低	专用 8051 射频 MCU 硬件时序调度

多数设备仅能完成总量盘点，无法绑定货品所在货架层数，人工二次核对工作量大；天线参数无标准化指引，客户混用不同增益天线后，误读、通道失效故障频发，大幅增加售后调试成本。

二、双轮询模式，实现货架层级精准溯源

晓网 RF100Z-8A 搭载 D1/D2 专属通道控制指令，两种扫描模式适配不同仓储需求，参数可存入 Flash 断电不丢失：

0xF0 应答轮询（分层管理首选）
天线按设定时间循环切换，每次切换主动上报当前通道编号，系统直接建立「天线编号 = 货架层数」对应关系，读取标签同步标注所属层级，彻底解决跨层误判问题。
0xFF 无应答轮询（快速总量盘点）
不回传通道信息，压缩单轮扫描耗时，适合只统计库存总数、无需分层台账的临时盘点场景。

三、硬件分时调度，高低温仓储稳定高速识读

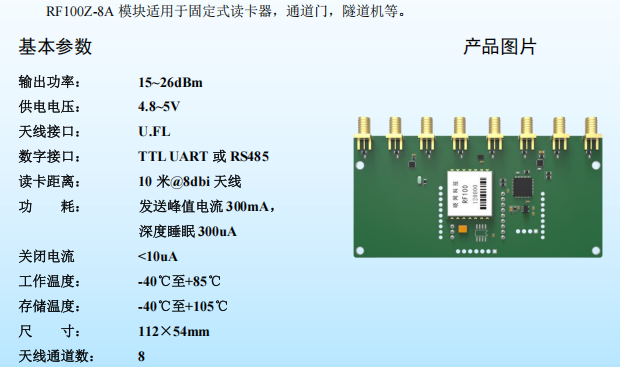

模组内置独立 8 位 8051 射频处理 MCU，硬件直控天线切换时序，8 通道完整扫描最低仅200ms，对比普通设备效率提升 30%；内置优化防碰撞解码算法，多标签识别速率＞50 张 / 秒 ，满载密集货物也不会出现漏读、丢包。
工业级宽温设计，工作区间 -40℃~+85℃，冷库、常温原料仓、高温产线均可稳定运行，环境湿度 95% 以内无识别故障，适配全类型仓储工况。

四、统一规格天线，规避三类射频故障

手册明确规定 8 路天线必须使用相同增益型号，混用天线会造成不可逆识别故障：

覆盖失衡：高增益信号穿透上下层，低增益覆盖不足，出现一层满读、一层空白；
端口饱和：回波信号强度差异大，接收通道过载直接失效；
无效串读：高增益天线捕捉周边货架标签，后台产生大量垃圾数据。
原厂配套 45mm 双馈点陶瓷天线，八路增益、极化完全统一，空旷环境标准标签稳定读距 2 米；远距离大型仓储，可同步更换同规格高增益平板天线，保证 8 通道识别范围均衡。

五、多仓储场景通用，总线简化集群管控

除标准多层仓储货架外，模组可落地多元分层识别场景：档案柜文件分层登记、医院耗材货架管控、图书馆馆藏盘点、生产线工装载具追踪。
依托 RS485 地址组网指令，单条总线可挂载多块模块，大型多片区仓库仅一套上位机即可完成全区域货架盘点，大幅削减硬件采购与布线成本。

六、全文总结

针对仓储行业货架跨层误读、高密度漏读、功耗不可控、天线调试复杂四大痛点，晓网 RF100Z-8A 凭借双轮询分层应答指令、硬件级天线分时调度、15~26dBm 分段功率调节、标准化天线配套四大核心优势，兼顾分层溯源与高速批量盘点能力。宽温工业硬件设计适配各类仓储环境，搭配 485 总线集群组网能力，是仓储分层 RFID 轻量化嵌入式优选方案。

时间: 2026-8-10 07:54

作者: 777888999

感谢分享技术资料
