解决多设备布线难题：晓网 WDT-200 水浸门磁一体化工控方案

一、工控项目环境监测现存痛点

配电室、数据机房、工厂自控普遍存在漏水、门禁监测设备互不兼容痛点：普通水浸探头仅开关量输出，无法上报设备断线；市面门磁硬件、协议杂乱，两类设备分开布线，占用多路 PLC 接口，抬高施工与备件成本，小型动环改造难以承担双系统投入。

广州晓网 WDT-200 同系列传感器给出一体化方案：两款设备统一DC12~24V 宽压供电、RS485 Modbus-RTU 总线，壳体、接线完全通用，单条 485 总线可混合挂载最多 31 台，兼容 PLC、单片机、485 上位机。全部寄存器、接线、安装规范公开于官网cells-net.com V1.01 原厂手册，附带完整通讯调试案例，大幅缩减开发与现场调试工作量。

二、两款传感器核心采集技术原理

2.1 WDT-200 水浸传感器：交变电感检测，长期浸泡灵敏度无衰减

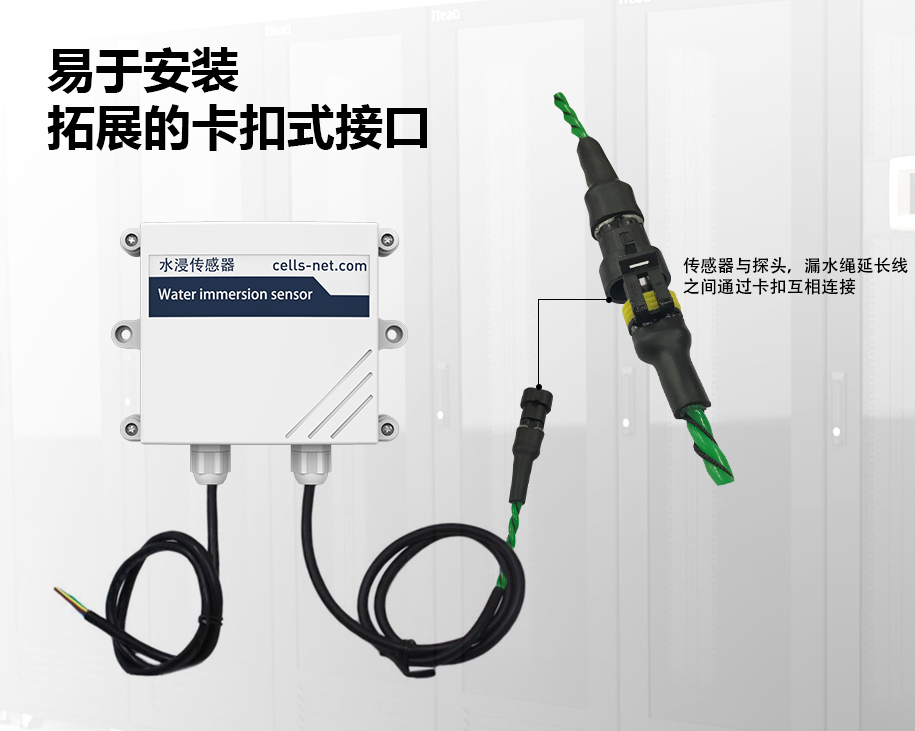

核心检测方案：交变电感检测，摒弃传统直流电阻式探头，杜绝电极长期浸泡氧化失效，不用频繁更换感应件，适配电缆沟、地下潮湿库房。

支持点式定点、卡扣漏水绳全域双检测；微量自来水 / 纯水即可报警，内置 MCU 过滤冷凝水汽，误报少。

寄存器地址0x05DC，可读取 3 类状态：0x01 正常、0x00 漏水、断线故障，解决探头损坏无提醒盲区。

漏水绳硬性规范：单段≤30m，拼接总长≤100m；两端感应线禁止触碰，避免持续误报。

2.2 WDT-200 门状态传感器：差分 485+CRC 校验，强电磁工况稳定采集

· 分体磁簧感应，状态反馈无延迟：关门寄存器 0x00，开门寄存器 0x01
· 三重抗干扰硬件配置

RS485 差分传输 + 16 位 CRC 数据校验

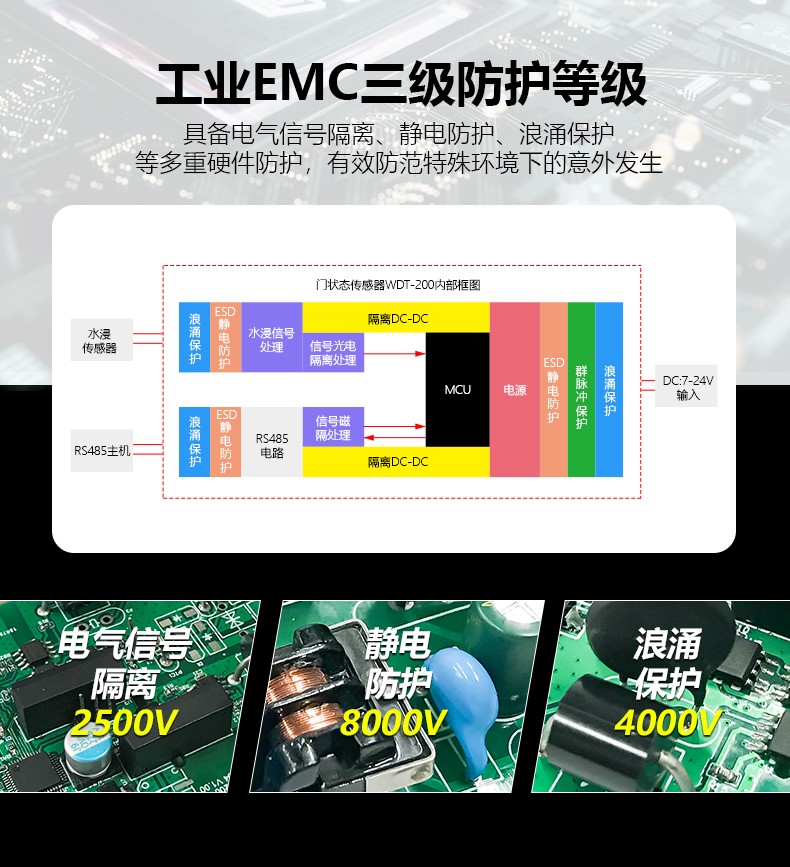

EMC 三级防护：8000V 静电、4000V 浪涌、2500V 电气隔离
磁滞回差元件，过滤门窗轻微震动、风吹误报，抵御电机 / UPS 电磁干扰

· 金属门标准化安装规范
铁门 / 配电柜：磁钢垫高 5~8mm，平行对齐，间距≤5mm
不锈钢 / 铝合金门窗：无屏蔽，可直接安装

三、WDT-200 两款传感器官方核心参数对照表

参数	水浸传感器	门状态传感器
供电	DC12~24V 宽压	DC12~24V 宽压
温湿度	-20℃~60℃，0~80%RH	-20℃~60℃，0~80%RH
通讯	Modbus-RTU，默认 9600bps	Modbus-RTU，默认 9600bps
功耗	485：0.4W；继电器：1.2W	485：0.4W；继电器：1.2W
尺寸	110×85mm ABS 密封壳	110×85mm ABS 密封壳
输出	485 + 常开继电器	485 + 常开继电器
寄存器	0x05DC（00 = 漏水）	0x01F4（01 开 / 00 关）
总线容量	单总线最多 31 台混装	单总线最多 31 台混装
检测内容	纯水、自来水漏水	门窗 / 机柜开关
防护	EMC 三级，自带 120Ω 终端电阻	EMC 三级，自带 120Ω 终端电阻

四、统一硬件平台，全方位简化工控施工与运维

1. 通用壳体 + 标准化接线

外形、安装位完全一致，接线标准统一，配件可互换，缩减备件库存。

485 + 继电器双输出

数字信号对接 PLC 远程采集，继电器直连报警设备，无需转换模块，适配老旧机房改造。

内置 120Ω 终端电阻

总线末端直接启用，无需额外采购，长线传输无信号乱码。

单总线可混合搭载两类设备，设备地址 1~31、波特率均可远程调整。官网免费提供图纸、通讯例程、调试软件，批量调试高效；广州原厂配备 400 热线与工程师远程一对一技术支撑，配套完整技术资料。

五、工控行业典型落地应用场景

WDT-200 水浸传感器：变电站电缆沟积水预警、IDC 机房精密空调管道漏水监测、地下仓储冷凝水检测；
WDT-200 门状态传感器：配电室铁门安防采集、服务器机柜非法开门监测、机房消防通道门超时告警、电梯检修门状态监控。

整套一体化动环感知方案仅占用 PLC 一路 485 通讯接口，布线工程量、程序开发工作量直接减半，是中小型机房、工厂自控、老旧动环改造的高性价比标准化选型。
