作者: cellsnet 标题: 路灯“大脑”长啥样？拆解晓网4G照明控制器硬核硬件内幕

导语：当前国内大力推进智慧城市建设、双碳节能、存量路灯数字化改造，路灯早已不局限简单开关控制。晓网电子 SmartLight‑2400‑4G，是专门部署在路灯灯腔内的 4G 单灯智能终端，可实现调光、能耗统计、故障自动预警。本文通俗拆解这款晓网控制器的硬件架构、核心指标与防护设计，工程从业者、嵌入式硬件工程师都可以阅读参考。

📐一、外观与硬件基础规格：小巧机身，扛住户外恶劣工况

很多老旧路灯灯腔内部空间狭小，对控制器体积、环境适应性提出很高要求，晓网这款产品做了紧凑化硬件设计。

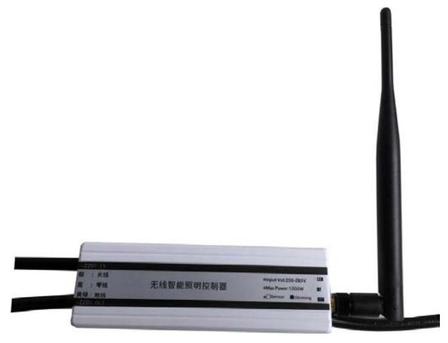

整机尺寸（不含引线、天线）：132×44×31mm，可直接嵌入绝大多数路灯灯腔，无需额外加装外置箱体。
防护等级：IP65，可抵御户外雨水、粉尘侵蚀。
整机工作温度：‑40℃~+85℃，无论是南方夏季暴晒，还是北方冬季严寒，都可以稳定工作。
电气输入输出：AC200‑260V 50Hz，适配国内 220V 市电；额定负载电流 0‑5A，最大有功功率 1000W，能够覆盖绝大多数市政单灯的负载需求。

⚙️二、内部硬件架构：八大功能模块协同，兼顾强电处理与信号采集

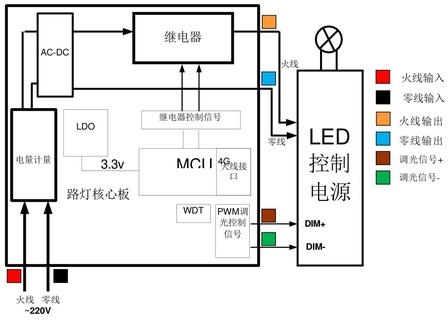

晓网 SmartLight‑2400‑4G 核心硬件单元包含：AC‑DC 电源单元、电量计量电路、MCU 主控、4G 通信单元、继电器输出、调光信号输出、多路检测单元、硬件看门狗 WDT。

220V 交流市电接入设备后分为两条通路：

一路送入电量计量电路，采集电压、电流原始运行数据；
一路经过AC‑DC 电源转换，再由 LDO 稳压输出3.3V 低压，给 MCU 主控、各类检测外设供电，完成强电、弱电隔离转换。

继电器输出单元：内置 1 路继电器，负责灯具 220V 交流电源通断，实现灯具远程开关。
调光信号输出单元：独立引出白、黑两根引线作为 DIM+、DIM‑，输出幅值 10V 的 PWM/1‑10V 调光信号，对接 LED 驱动电源；如果灯具驱动不带调光接口，调光线直接悬空，设备开关、计量、告警等基础功能不受影响。

📊三、感知采集能力：不止控制灯光，还可监测路灯健康状态

硬件集成多维度采集检测能力，也是实现按需照明、故障预警、能耗量化统计的硬件基础，匹配当下路灯双碳改造的业务诉求。

电量计量单元
可实时采集电压、电流、有功功率、无功功率；有功总电能记录上限 429496.0000kWh。依靠采集数据，后台统计单灯用电量、识别亮灯状态，把节能改造收益量化，摆脱过去只能理论估算节电效果的局限。
多维度安全检测

双向倾斜角度检测：前后、左右姿态监测，识别灯杆地基沉降、外力撞击倾斜的安全风险；
水浸检测、漏电数值检测：监控灯腔进水、线路绝缘老化漏电隐患；
灯具故障识别、缺省亮灯逻辑：灯具发生损坏时主动识别上报，保障道路基础照明。

硬件看门狗 WDT 防护
户外环境电磁干扰复杂，容易出现程序跑飞死机。晓网这款控制器搭载独立硬件看门狗电路，设备异常时自动恢复运行，有效降低终端离线死机概率；搭配内置过流保护，进一步提升设备长期户外运行的可靠性。

📡四、4G 通信单元：单灯直连云，旧改项目免铺控制线

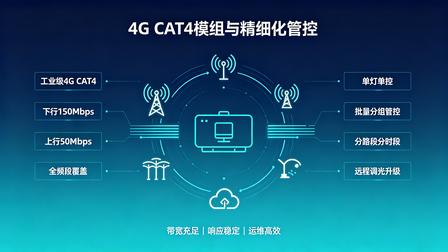

通信部分遵循 3GPP R9 CAT4 规范，TDD‑LTE/FDD‑LTE 下行 150Mbps、上行 50Mbps；支持多运营商全网通 4G。

晓网 SmartLight‑2400‑4G 支持单灯直接接入互联网，无需网关、集中器中转，存量路灯改造无需重新铺设控制信号线，减少破路布线的工程量，适配国内大规模路灯数字化升级。

💡五、灯具兼容能力：新旧光源兼容，适配多样化改造现场

晓网这款控制器可适配市面主流户外照明光源，兼容新建项目和灯具混杂的存量改造场景：

高压钠灯、疝气灯、金卤灯：依靠继电器完成电源开关管控，同步采集电气参数识别灯具故障；
LED 路灯、LED 庭院灯：继电器控制电源通断，叠加 PWM/1‑10V 调光信号，实现亮度动态调节，落地分时段按需照明策略。
设备预留外接传感器接口，可外接光照度传感器、雨雪传感器，为照明策略提供环境参考。

🛠️六、工程落地实操提醒（工程师、工程商重点参考）

硬件性能需要规范施工来保障，项目实施注意要点：

接线严格区分火线、零线，禁止接反；
4G 天线避开金属壳体遮挡，保障无线通信信号；
无调光需求，调光线必须悬空，禁止短接；
施工前确认项目现场 4G 公网信号覆盖情况。
