作者: changhe6669 标题: trunk、OSPF、VRRP测试“栗子”

近日在回顾近几年的核心网知识点，昨天又写到了路由交换部分，特写两个小实例加深印象。大神指导。

前面的话：IP化的今天，路由交换设备主导了网络的整体架构。配置路由交换设备也成为一个通信工程师的入门和必备技能。今天将一些路由交换设备的基本配置实例进行一下梳理，也作为自身的知识回顾。文章中的模拟实例使用华为的eNSP工具（澄清一下，偶不是高大上菊花厂的）。

路由器交换机设备的异同：粗略的说就是二层和三层OSI模型的区别，相同点可能就是路由器可以将端口降级为二层使用，三层交换机也具备路由转发能力。不过使用领域方面三层交换设备用的较多还只是局域网络，骨干网络基本使用高端路由器。

Trunk配置：

交换设备的端口的对接类型有三种，分别是access、trunk、hybrid。三种端口类型对于VLAN ID进入和转发的处理方式决定了access用于交换机和终端设备之间，trunk常用于交换设备端口之间，hybrid两者均可。trunk的工作模式如下：

trunk接口收到数据之后，查看数据包的VLAN ID，如果没有，则打上本端口的default VLAN ID（默认一般为VLAN 0），在转发出去的时候会查看报文如果带由default VLAN ID，则直接剥离掉VLAN ID进行转发。如果接收端口收到的是带有VLAN ID的数据包，则判断此VLAN ID是否在允许通过的列表中，如果在则直接转发出去，如果不在则丢弃此报文。 trunk在实际配置中最多，本小节也只介绍trunk端口的应用。

实例：

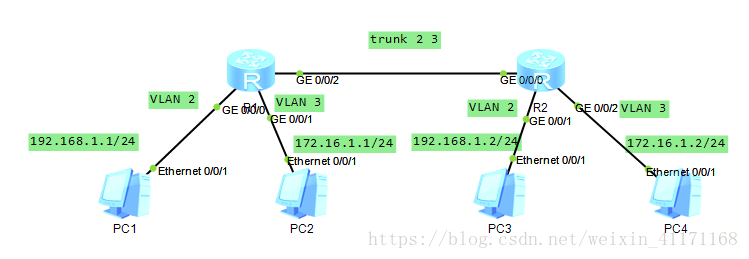

设计两个VLAN ID，要通过两个互联的交换机端口，进行VLAN的互通。如下图所示目的是实现PC1和PC3的互通，PC2和PC4实现互通，但是VLAN之间不进行通信。

1、配置PC 的IP地址。

2、配置route 1 ：

[R1]int g 0/0/2

portswitch

port link-type trunk

port trunk allow-pass vlan 2 3

[R1]int g 0/0/0

portswtch

[R1]int g 0/0/1

portswtch

[R1]vlan 2

port g 0/0/0

[R1]vlan 3

port g 0/0/1

配置route 2：

[R2]int g 0/0/0

portswitch

port link-type trunk

port trunk allow-pass vlan 2 3

[R2]inter g 0/0/1

portswitch

[R2]inter g 0/0/2

portswitch

[R2]vlan 2

port g 0/0/1

[R2]vlan 3

port g 0/0/2

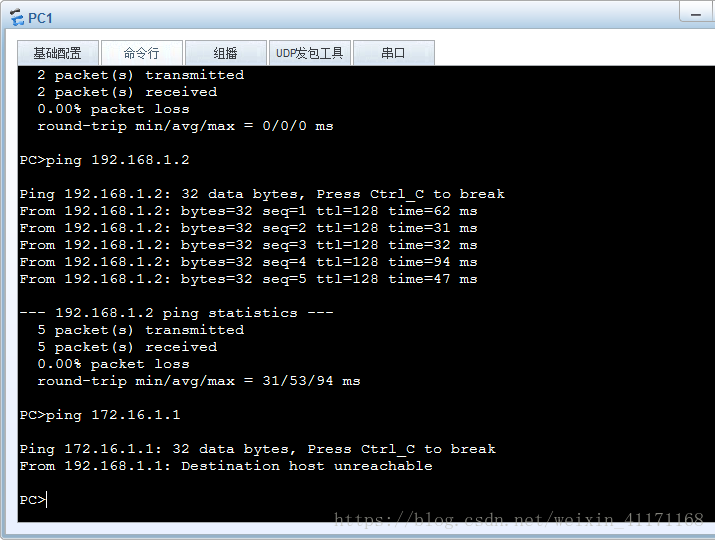

OK ，配置完成，测试PC1上ping PC2 和PC3，测试结果如下：

VRRP & OSPF

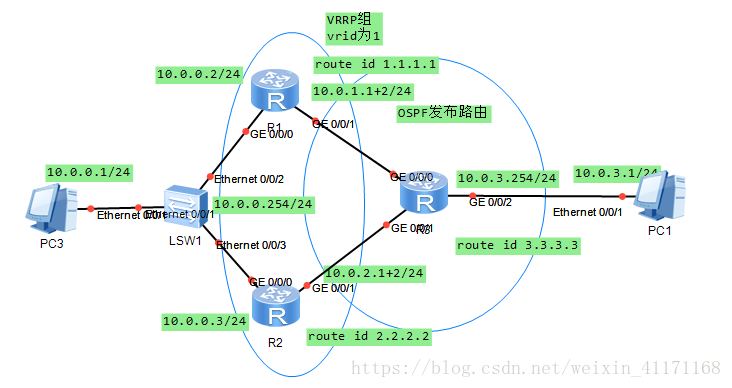

VRRP和OSPF在实际应用中非常广泛，几乎每套新建局都会涉及，其中VRRP常用来配置网管通路，而OSPF常用于业务IP的路由收敛。接下来把这两个配置做个简单实例。如下图：

说明：左半部分测试VRRP，右半部分用于测试OSPF，两个配置都以最简单配置进行，其中OSPF只配置一个area 0。

OSPF备注：OSPF和BGP最大的不同感觉就是基本单位了，OSPF域划分基本单位为端口，BGP为路由器实体。

1、PC机的IP地址（含网关）配置。lanswitch保持默认只做二层转发。

2、route 1配置：

[R1]int g 0/0/0

ip add 10.0.0.2 24

vrrp vrid 1 virtual-ip 10.0.0.254

[R1]int g 0/0/1

ip add 10.0.1.1 24

[R1]ospf 1 router-id 1.1.1.1 //特别注意此ID哦，和现网的一旦重复会引起邻居震荡，危害很大。

area 0

network 10.0.0.0 0.0.0.255

network 10.0.1.0 0.0.0.255

route 2 配置

[R2]int g 0/0/0

ip add 10.0.0.3 24

vrrp vrid 1 virtual-ip 10.0.0.254

[R2]int g 0/0/1

ip add 10.0.2.1 24

[R2]ospf 1 router-id 2.2.2.2

area 0

network 10.0.0.0 0.0.0.255

network 10.0.2.0 0.0.0.255

router 3配置：

[R3]int g 0/0/0

ip add 10.0.1.2 24

[R3]int g 0/0/1

ip add 10.0.2.2 24

[R3]int g 0/0/2

ip add 10.0.3.254 24

[R3]ospf 1 router-id 3.3.3.3

area 0

network 10.0.3.0 0.0.0.255

network 10.0.1.0 0.0.0.255

network 10.0.2.0 0.0.0.255

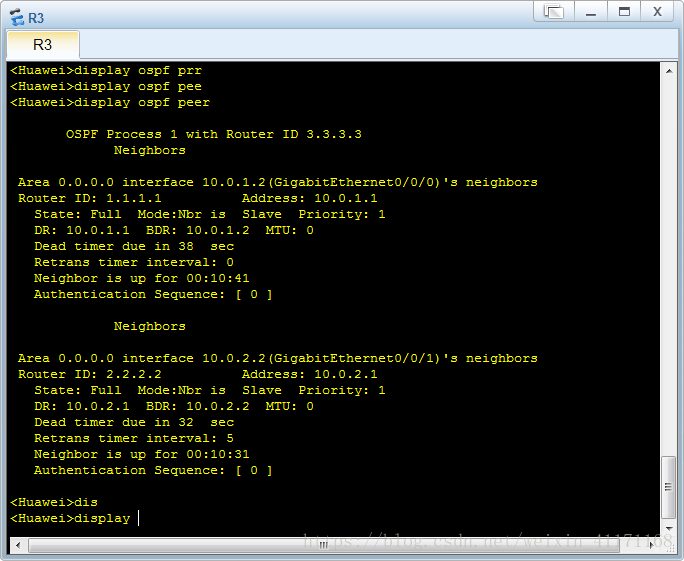

通过dis ospf peer 查看router3 上面的邻居关系如下：

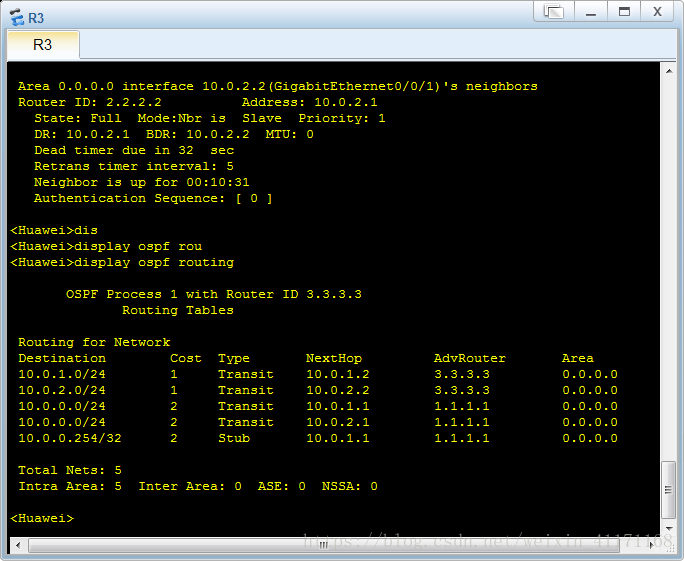

通过dis ospf routing-table 查看OSPF路由表信息如下：

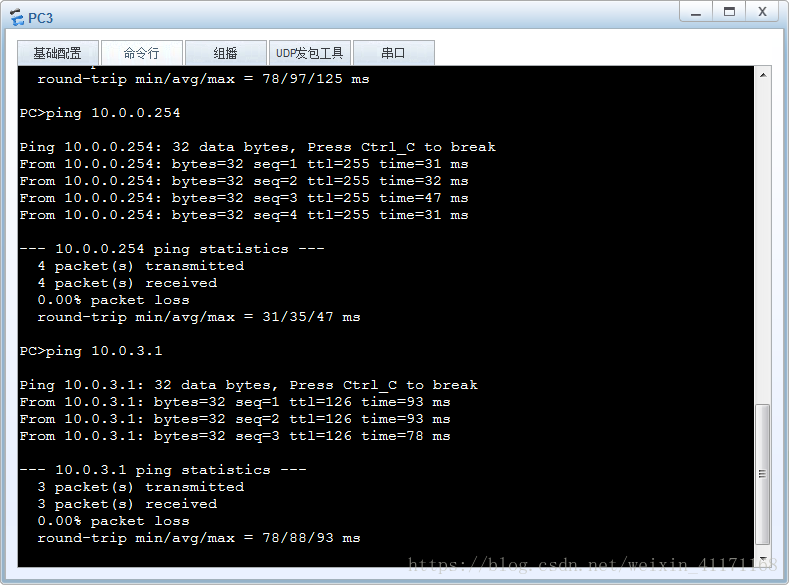

在PC3上ping测试VRRP和OSPF：
