标题: 中移的12波5G前传MWDM方案 [查看完整版帖子] [打印本页]
时间: 2019-9-8 00:49
作者: Waxberrylee
标题: 中移的12波5G前传MWDM方案
本帖最后由 Waxberrylee 于 2019-9-8 00:50 编辑
近期的光博会很热闹，厂家吹的“天花乱坠”，各个运营商更是坐不住。下面我们就聊聊中移在光博会提出的5G MWDM方案。
5G前传方案包括光纤直驱、波分网络和切片分组网络。其中波分网络又主要有无源 W DM 、有源 W DM/ OT N 和WDM-PON这三种方案。
光纤直驱主要用在AAU小规模集中，接入距离不是很长，光纤资源较丰富的场景，而WDM方案主要应用在中大规划AAU集中的场景。

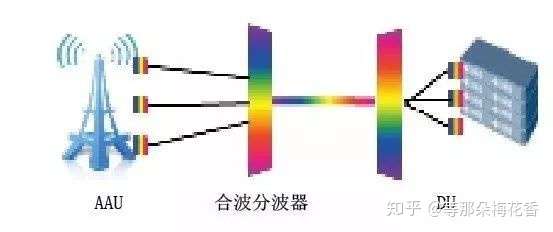

（一）无源WDM方案

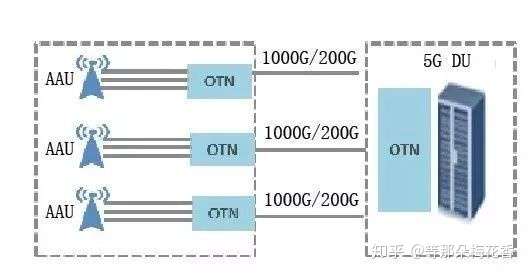

（二）有源WDM/OTN方案

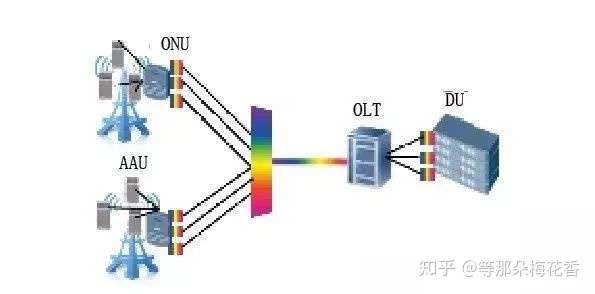

（三）WDM-PON方案
其本质上都是利用波分技术对多个eCPRI链路采用不同的波长来承载，然后再复用到一根光纤中，以达到节省光纤资源的目的。
进入主题：那么中国移动的5G前传Open-WDM/MWDM方案又是什么鬼？
根据其方案组成：主要包括AAU彩光模块、AAU侧无源波分复用器、DU侧的有源WDM设备。既包含了有源的彩光模块和有源的WDM设备，又包含了AAU侧的无源的波分复用器。也就是说，Open-WDM/MWDM实际上是一个半有源的WDM方案。
从AAU侧的无源波分复用器到DU侧的有源WDM设备，这一段没有什么可说的，就是一个波分复用技术的应用。
而中移动的AAU侧的彩光模块的波长方案，才是其方案的差异点。根据其方案介绍，10站左右中等接入是前传的主要应用场景，因此中移提出了前传网络MWDM方案要求12个波长。
那么如何实现12个波长呢？中移的方案是这样的：

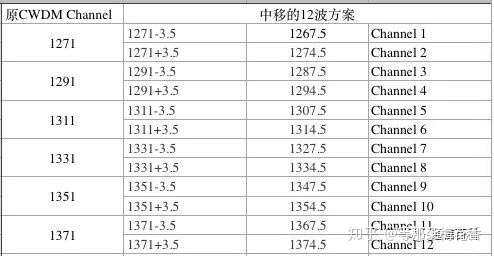

重用25G CWDM 前6波的基础上，通过增加TEC温度控制，左右偏移3.5nm波长形成12个波长，方案如下：
其中前8个波长搭配DML+PIN+TEC，后4个波长搭配DML+APD+TEC，以此满足10km链路预算。其中，DML指的是光模块的TOSA发送端的直接调制器激光器（DirectlyModulatedLaser），PIN及APD管指的光模块ROSA接收端的二极管（常听到的接收灵敏度和过载点就是这它俩的指标），TEC指的是温度控制。
另外，中移的这个方案，具有非等距波长和等距滤波系统的特点，假设滤波器波长距离为M，非等距波长为M-N和N，M典型配置为10nm，N典型配置为3.5nm，则中心波长间距为7nm和13nm交替。
最后说一些与技术无关的，无论上面的WDM-PON（中国电信牵头）还是中移的Open-WDM/MWDM方案，最终是否大规模应用，少不了运营商，厂家等各个方面的博弈，还是得看某些群体的利益怎么划分。毕竟5G回传这块大蛋糕🍰， 已经烤得很香很香了。
本文转载自“ 通信百科 ” 公众号，版权归原作者所有，若要转载请备注出处。
时间: 2019-9-8 17:27
作者: youyouran
这个方案，太技术了，大多数人看不懂吧。
我也不懂，但听说厂家的抱怨非常多，抱怨中国移动无事生非
时间: 2019-9-8 17:57
作者: ziyanji2007
恶心厂商，温度调谐波长，这成本能够打的住！！！
时间: 2019-11-19 14:36
作者: zxh7961
厂家目前已出产品了
时间: 2019-11-19 14:51
作者: abbiat
这真就是一个大号wifi啊……
时间: 2020-2-14 12:35
作者: Fiona2019
有源WDM/OTN方案的图示看不到，能再发一遍吗？
时间: 2020-2-19 17:57
作者: Waxberrylee
Fiona2019 发表于 2020-2-14 12:35
有源WDM/OTN方案的图示看不到，能再发一遍吗？
能麻烦去它这个“通信百科”公众号看看吗，这个粘贴总是出错。
时间: 2020-3-4 09:14
作者: cctvghost
目前招标还都是6波CWDM，这个新玩意，产业链能成熟到招标么？
时间: 2020-12-17 08:26
作者: yahua21
cctvghost 发表于 2020-3-4 09:14
目前招标还都是6波CWDM，这个新玩意，产业链能成熟到招标么？
C的现在问题大发了，不然移动推了好久都没理他忽然被提上议案了。
时间: 2020-12-18 16:38
作者: yahua21
youyouran 发表于 2019-9-8 17:27
这个方案，太技术了，大多数人看不懂吧。
我也不懂，但听说厂家的抱怨非常多，抱怨中国移动无事生非
好家伙，现在被认可了。兄台有没有门路搞点M的原材料来？
