标题: 5G常见测试软件及单验案例  [查看完整版帖子] [打印本页]

---

时间:  2020-11-1 19:10

作者: 来人护驾     标题: 5G常见测试软件及单验案例

1、路测仪表

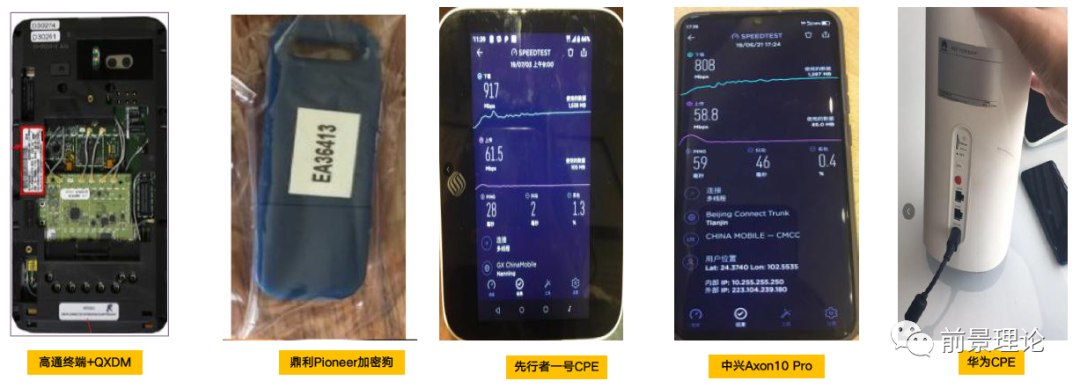

5G测试主要进行空口测试，读取空口的测试信息并记录空口日志。目前常见的测试设备有中兴Axon10 Pro+CXT、华为CPE+ Probe、高通终端+QXDM、鼎利Pioneer、先行者一号CPE.

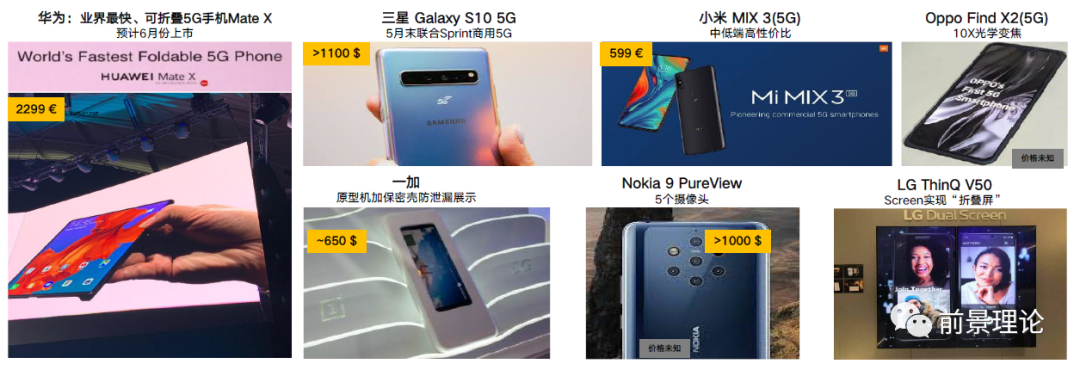

2、终端

单站验证

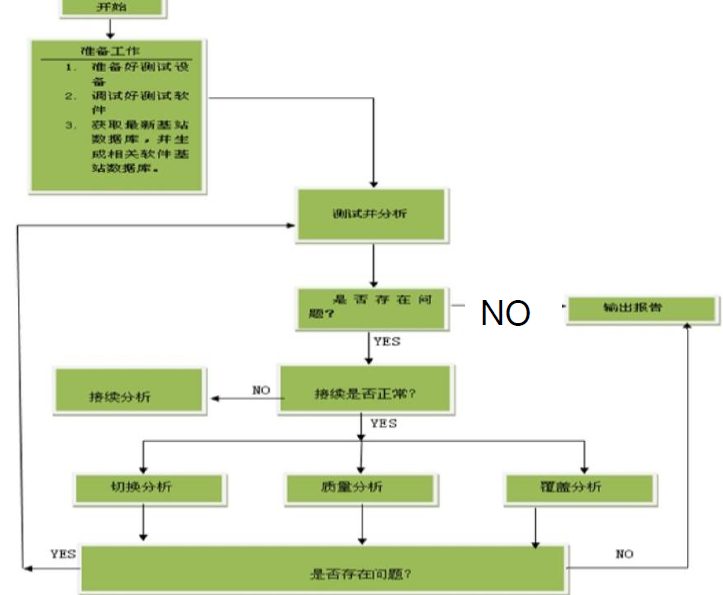

1、单验流程

单验就是去新开通的站点下面测试，看看新开站能不能达到交维标准，如果达不到交维标准的，通过单站优化达到标准。主要分为测试前准备、验证测试、问题分析处理和单验报告输出四个环节。

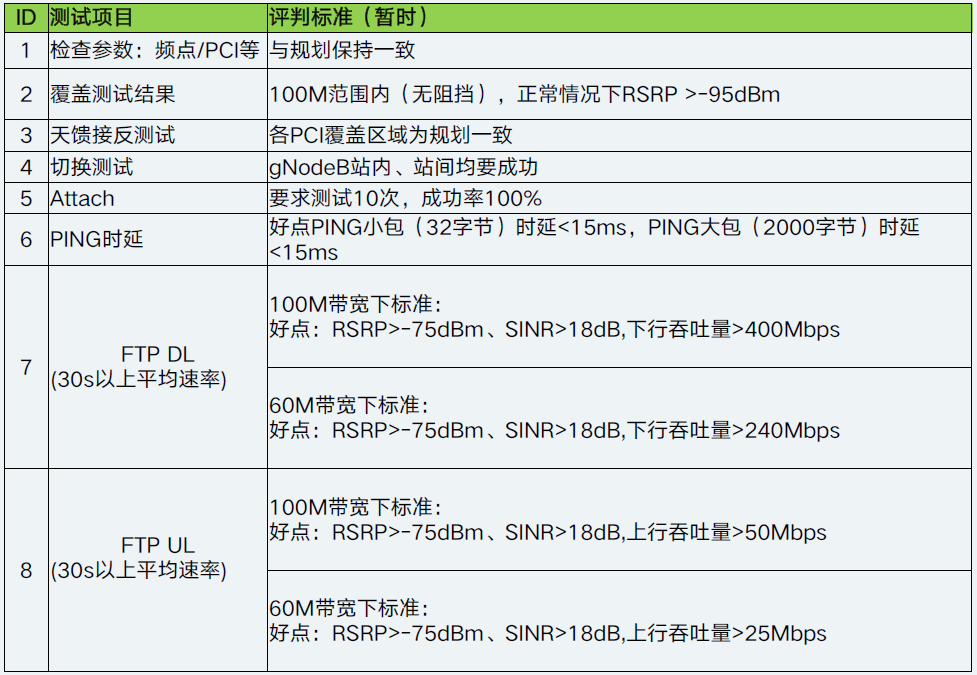

如果搞不清单验，有哪些重要指标的童鞋，请往下看

2、单站优化主要任务

单站优化主要有6方面的主要任务：基础信息维护、覆盖调整、异常排除、参数优化、业务优化、异系统优化。

• 基础信息更新、维护、共享：站点完好情况，工程参数变更更新，网络参数变更更新；
• 覆盖调整：SSB覆盖是否正常、是否存在扇区接反、检查覆盖方向是否有阻挡
• 基本组网信息优化：工程参数，邻区、频率、PCI等参数优化
• 异常排除：设备异常排除，干扰排除，网元异常参数设置排除、与其他系统的隔离度是否足够大。
• 业务优化：完成各项基本业务指标的提升，保障正常的接入、切换、上传、下载速率、语音呼叫业务正常。
• 异系统互操作优化、锚点优化互操作参数优化，锚点切换优化，特殊场景参数优化



3、NSA优化常见问题

切换问题：

• 乒乓切换
• 切换过晚
• 切换过早
• 邻区漏配
• 邻区参数不一致
• 切换参数设置不合理
• 站点故障
• 终端异常



常见覆盖问题：

• 弱覆盖
• 越区覆盖
• 重叠覆盖
• 无主覆盖
• 旁瓣、背瓣过覆盖
• 上下行覆盖不平衡

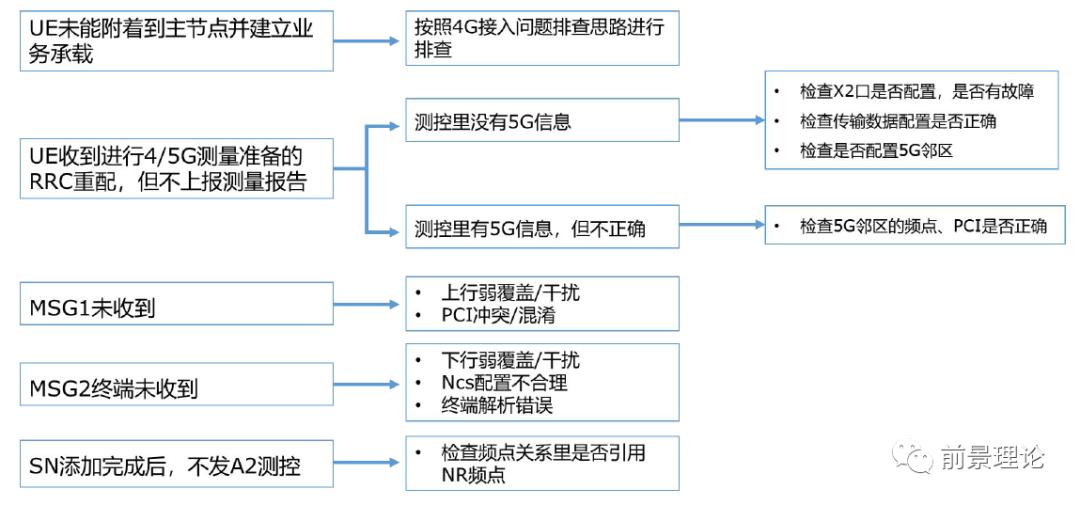

4、NSA接入问题优化方法

5、NR覆盖优化

• RF覆盖优化：优化NR的RSRP、SINR；根据需要上站调整机械下倾、方位角，优化覆盖及吞吐率。
• 场景化波束优化：最优业务服务小区覆盖。
• 切换掉话优化：NR连续覆盖，无乒乓越区，无掉话及切换失败。

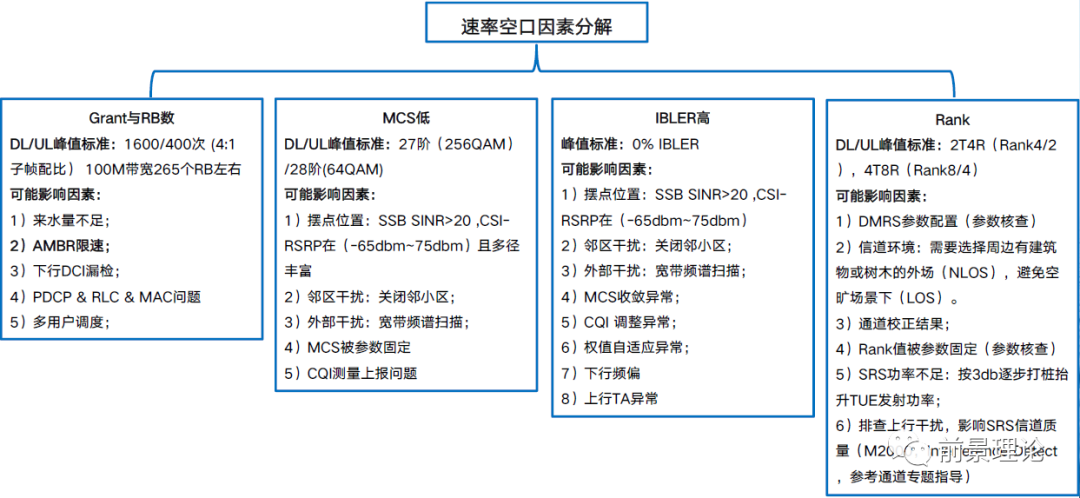

6、NR速率优化

• 参数调优：路线站点为吞吐率最优的配置
• 天线摆放：摸索出吞吐率最优的天线摆放方式

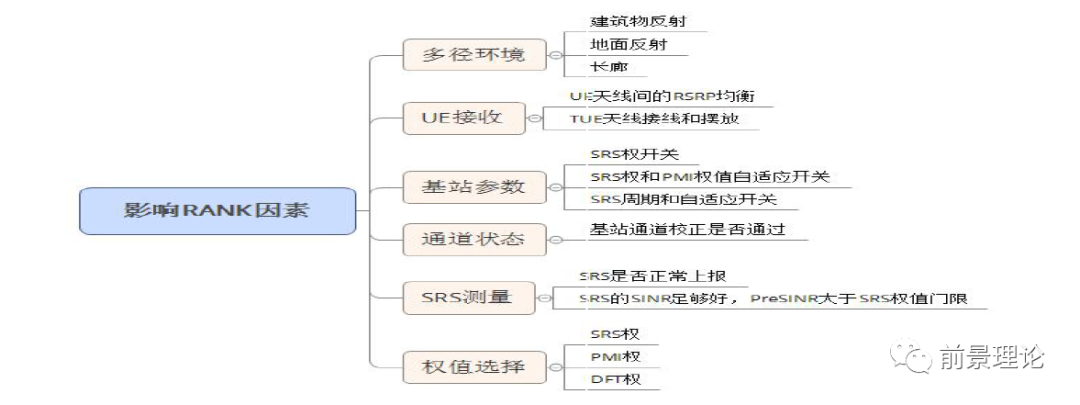

• Rank提升：提升路线Rank流数，提升吞吐率（含固定Rank验证）
• 解决方案验证与实施：关键解决方案验证、优化落地



7、LTE锚点优化

• NSA锚点选择：选择连续覆盖、空口质量较好的LTE频段做为锚点(FDD1800)
• NSA配置核查：NSA配置无问题：分流、NSA DC开关等
• LTE参数核查：LTE锚点小区配置根据需要进行优化
• LTE移动性优化：1、LTE切换次数=LTE小区数+1，无乒乓切换；2、路线LTE无掉话/重建/邻区漏配（LTE&LTE、LTE&NR），信令面正常，LTE切换正常



8、NR空口影响因素排查

gNbIdLength设置不一致导致双连接不成功（接入类）

问题现象：站点开通后只能接入4G，无法接入5G，CPE接入NR小区失败，X2跟踪中存在SGNB_ADD_REJ拒绝消息，拒绝原因为cell-not-avaliable。

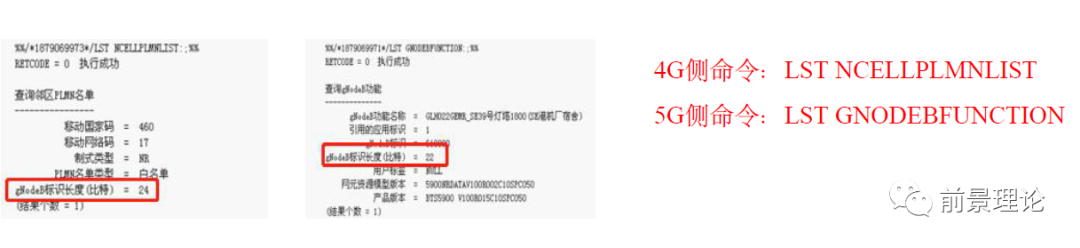

问题处理：由于是X2接口报出的问题，因此通过对X2接口UU接口等进行数据跟踪查看，发现gNodeB实际配置标识长度与LTE侧配置不一致。

问题处理：在4G侧将NSA邻区修改为实际gNodeb以后，问题得到解决。

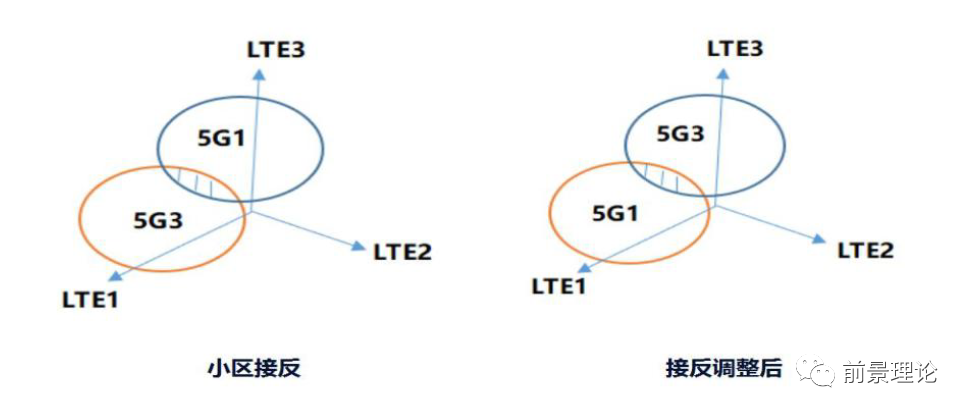

4G锚点站小区接反，导致5G附着失败（扇区接发）

通过环插拔光纤先将5G的1，3扇区对调，5G附着成功；

检查基站配置，目前NSA锚点站是1对1配置，即1个5G站点配置1个同方向的4G小区。

TAC配置错误及NSA DC双连接开关未开启导致CPE无法入网（接入类）

问题描述：在进行单验时发现4G与5G基站均无法接入，从CPE的后台看4G与5G的信号均是灰色，且CPE上的信号指示灯未亮。

问题处理：1、 用Probe接入CPE，执行Attach的Test Plan，从L3信令可以看到RRC建立成功之后Attach请求被拒绝了。

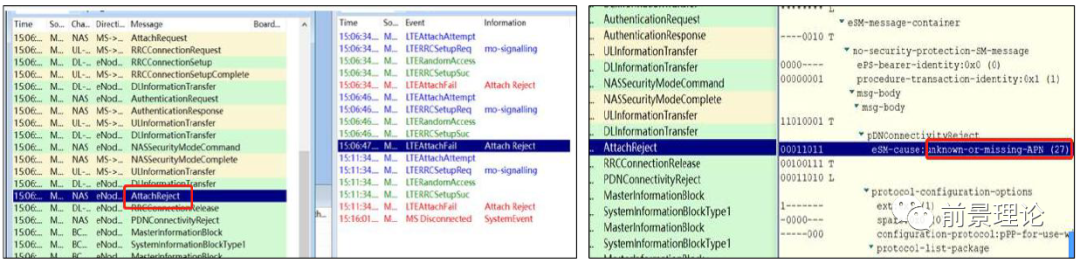

2、 点开信令查看具体失败原因，发现失败原因均为“missing-orunknownAPN”。

3、 查询X板斧，发现常见原因为TAC配置错误。核查基站侧的TAC配置数据，配置的TAC为26533，与规划一致。

4、 问题指向核心网侧，联系核心网进行配置核查，核心网配置的TAC也为26533。双方重新核查，发现核心网同事在加TAC的时候误以为无线这边提供的是已转换好的十六进制TAC，而未进行进制转换。将进制转换为十六进制后重新更正TAC，发现4G锚点侧可正常接入。

5、在实现4G信号接入后，发现5G信号仍无法接入。

6、查看Probe信令，发现只有A3事件没有B1事件，证明接入中未下发B1测量。

7、进行NSA参数核查，发现是LTE侧未打开NSADCALGOSWITCH开关。

8、打开DC双连接开关，发现5G可以正常接入。

干扰导致的下载速率低（下载类）

问题描述：空闲态无干扰，SINR35左右，但是只要连接CPE，无论是否做业务，干扰值-114升高到-75左右。

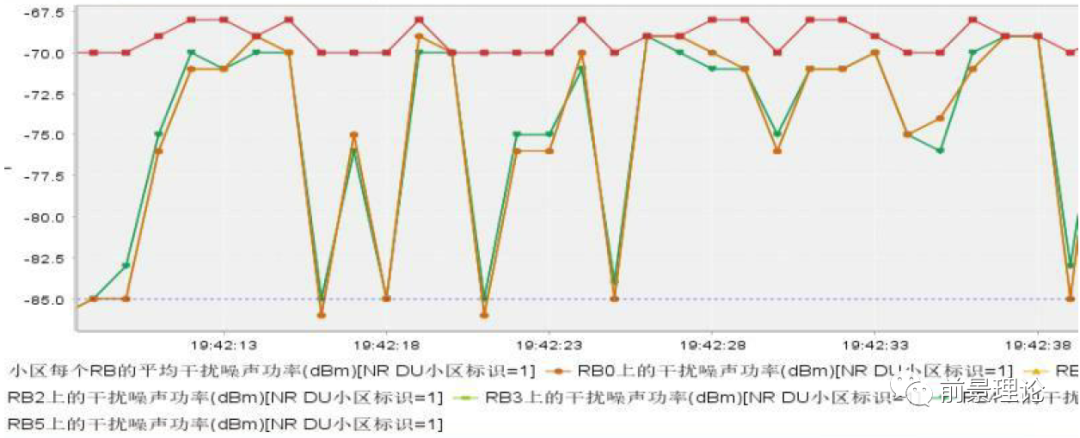

Probe测试，连接上不做业务SINR35左右，一下载SINR降到0左右，速率150Mbps左右。后台看小区每个RB的平均干扰达到-75。

处理过程：

1、现场查询帧偏置如下：对比标准设置无问题，非帧偏置导致干扰。

NR侧 帧偏执设置为70728 ， 特殊子帧配比为SS54

LTE侧 D频帧偏执为285768， 特殊子帧配比为SSP7，

2、5G开通的60M带宽，因此不存在D频未退频导致移动自身干扰问题。

3、关闭NR基站后进行扫频，发现无高干扰底噪，判断非外部干扰问题。

干扰源确认：

现网演示环境排查，CPE距离AAU 10m以内距离。检查基站下行TRP配置349（0.1dBm）,对应下行200W满功率，功率设置过大，CPE过近，造成上行功率饱和，进行功率压缩后，噪声增加。所以，表现为上行干扰检测的结果抬升。

问题处理：1：通过OMT配置降低CPE1.0的发射功率20dB后，上行干扰检测的检测结果明显下降。

2、降低TRP到149后，并拉远UE和AAU距离后（控制下行CSI-RS RSRP在-75dBm，避免CPE射频起控压缩功率）后，速率提升到800Mbps左右。

5G掉线导致覆盖断层（切换类）

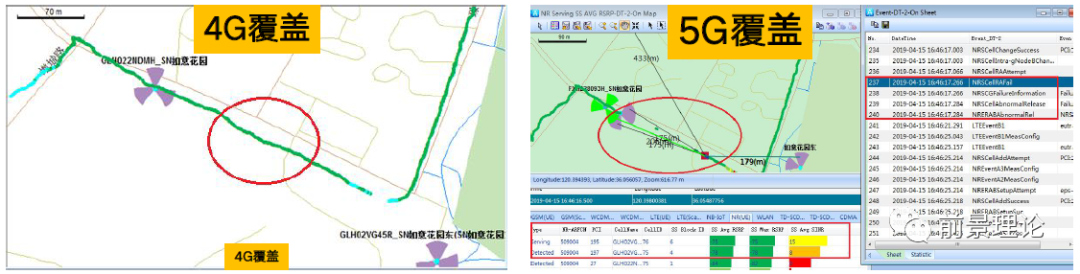

YZ市马拉松路线增城路、珠海路、澳门路4G锚点站连续覆盖良好，但是5G覆盖出现断层，组网模式为NSA。

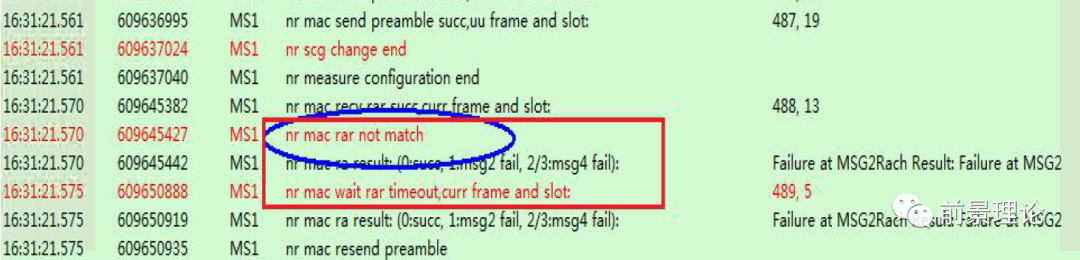

问题分析：查看Probe信令后，发现在进行5G小区切换的时候，频繁出现5G小区随机接入失败，然后导致NR小区被提前释放，造成5G掉线。分析L3信令，发现终端等待基站侧的rar消息超时，导致掉线。

要因确认：1、核查参数配置，发现其中一个参数TAOffset设置为39936TC（默认值为25600TC，该值大小影响终端的接入）；

2、现场勘站后，发现主服195小区天线覆盖没有覆盖道路，而是由背瓣覆盖，所以造成197存在一定程度的越区覆盖，导致终端发送msg1信息至基站，基站没有收到，所以没有下发rar消息，导致终端等待基站侧rar消息超时，使终端随机接入NR小区失败，从而造成释放。

问题处理：经过一下3步骤的优化，处理后复测恢复，切换正常。

1、将TAOffset参数修改为默认值25600TC；

2、并将如意花园东195小区方位角调整至覆盖道路；

3、调整197小区波束覆盖场景，使其覆盖变窄，由于其覆盖道路，将默认场景调整至场景7波束覆盖。

---
