标题: 5G典型基站及主要部件硬件介绍  [查看完整版帖子] [打印本页]

时间:  2020-11-18 12:03
作者: 叶落情殇     标题: 5G典型基站及主要部件硬件介绍

主要内容如下:
一、 BBU5900

1、 BBU5900硬件描述
2、 BBU5900单板指示灯(状态指示灯、接口指示灯、制式指示灯)
二、 AAU5612
1、 AAU5612硬件描述
2、 AAU5612指示灯
3、 AAU5612电源线
4、 AAU5612光模块
5、 AAU5612 CPRI光纤
三、 EPU02D/EPU02D-02电源设备
四、 5900系列基站站型与机柜
1、 5900基站类型
2、 5900系列基站站型与机柜配置
3、 5900系列基站站型与机柜部件配置




附件: 附件1:5G典型基站及主要部件硬件介绍.pdf (2020-11-18 12:03, 1.49 MB) / 下载次数 233
https://www.txrjy.com/forum.php?mod=attachment&aid=NDYzMDIxfDk0ZTBhYmJhfDE3NTMxOTM0MzV8MHww
时间:  2020-11-18 13:30
作者: chunqiu2019

非常感谢楼主分享!
时间:  2020-11-18 14:39
作者: cnqq9999

感谢分享资料
时间:  2020-11-18 16:31
作者: 鹰悟

谢谢分享
时间:  2020-11-18 17:24
作者: qkyh

感谢分享
时间:  2020-12-10 16:42
作者: xingzhe2000

学习分享
时间:  2020-12-15 15:53
作者: nihaihaoma

感谢分享
时间:  2020-12-26 11:47
作者: ranbolee

感谢分享啦
时间:  2021-1-28 20:00
作者: QQ1918913999

学习专业知识

时间:  2021-2-28 12:05
作者: qiaosun

感谢楼主
时间:  2021-2-28 17:06
作者: kon6981

学习学习
时间:  2021-2-28 17:13
作者: lizzcat

学习一下
时间:  2021-2-28 20:08
作者: dorky

感谢分享资料

时间:  2021-3-1 11:36
作者: ngh5566

感谢分享哦!
时间:  2021-3-1 13:25
作者: bourbongin


感谢楼主分享
时间:  2021-3-1 15:01
作者: bahia

谢分享
时间:  2021-3-2 09:56
作者: ngh5566

感谢分享!
时间:  2021-3-2 16:53
作者: sycad7

新手很有用
时间:  2021-3-8 11:44
作者: zmq1122

非常实用
时间:  2021-3-8 11:48
作者: ychshikali

收到,谢谢
时间:  2021-3-17 11:57
作者: thiboult

感谢分享!
时间:  2021-3-17 14:13
作者: super__m

谢谢分享
时间:  2021-3-26 09:01
作者: 碳基低熵体?

感谢分享

时间:  2021-3-26 09:04
作者: migic

感谢分享

时间:  2021-3-26 16:34
作者: beebird

谢谢分享
时间:  2021-5-29 13:11
作者: 915765543

感谢

时间:  2021-5-30 19:12
作者: mychiprd

非常感谢楼主分享!

时间:  2021-6-1 09:38
作者: carlzhu518

找好找久的资料,赞。
时间:  2021-7-7 15:21
作者: 七七捣蛋鬼梦

基站

5G频谱远高于4G,电磁波穿透力差、衰减大,在不考虑其他因素的条件下,基站的覆盖范围比4G基站覆盖范围更小,建设密度更大。

其中,5G低频资源主要用于连续广覆盖、低时延高可靠、低功耗大连接等应用场景,主要载体是5G宏基站,中信建投预计我国5G宏建站密度将至少是4G基站的1.5倍,总数或将达到近600万个。

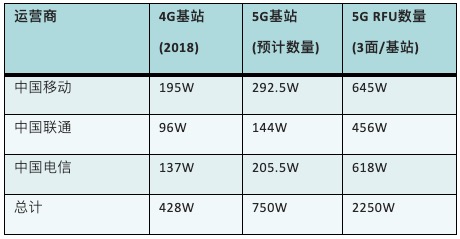

表1 4G到5G基站变化


预计在2020年正式商用后,更加成熟的小基站建设方案将会用于5G高频段以实现连续覆盖,小基站数量亦有望迎来爆发增长。
传统3G/4G基站通常是基带处理单元(BBU)、射频拉远单元(RRU)和天馈系统三者独立,5G核心网技术融合后,基站架构相较于4G基站将会发生重大变化:5G基站的BBU功能将被重构为CU(中央单元)与DU(分布单元)两个功能实体,RRU与天线融合为AAU。

4G时代,无源天线+RRU重量大概在24-34kg,目前测试中的5G AAU重量大概在45kg左右,重量同比增加了32%~88%。所以在5G天线集成化的趋势下,小型化及轻量化成为天线设计基础

基站的天线罩

由于5G天线遵循MIMO(Multiple-Input Multiple-Output)概念,每个天线内部需要容纳更多的振子,振子属于比较脆弱的器件,需要天线罩的保护。

天线罩要具有良好的电磁波穿透特性,机械性能上要能经受外部恶劣环境的侵蚀如暴风雨、冰雪、沙尘,太阳辐射以及安装或维修过程中的意外撞击等。

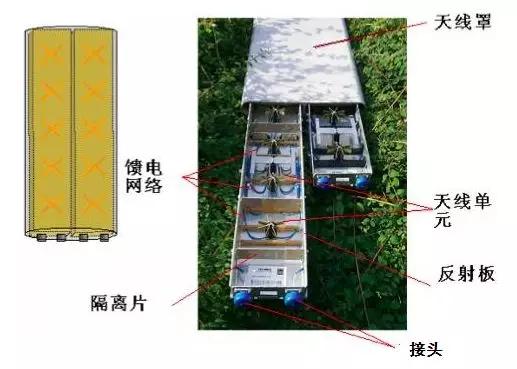

图2 天线的结构图
