打开AQ7932 Emulation Software
在主界面上点击 ? 问题 左边的 报表生成向导
对于文件重命名的操作,暂时还没写好,敬请等待
[url=]
[/url]2
打开后,默认设置是 总表,这不是我们需要的功能,此处请点击波形
然后进入下一步,
请注意:
这个软件界面的设计不完善,用小于1024x768的分辨率,
左下方的按钮在部分页面会看不到,需要拖动中央部分的划地条来显示.
[url=]
[/url]3

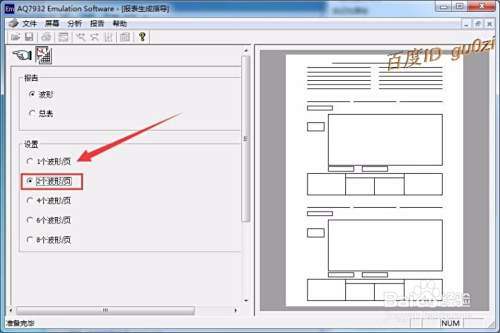

由送审资料审核的结果得知,用这个软件直接一页输出2个波形页的结果是不可行的.
因为有一些重要的数据不会显示出来.
后面我们给出解决方法.
[url=]
[/url]4
因此我们先只输出一个波形页.
然后进入下一步,
[url=]

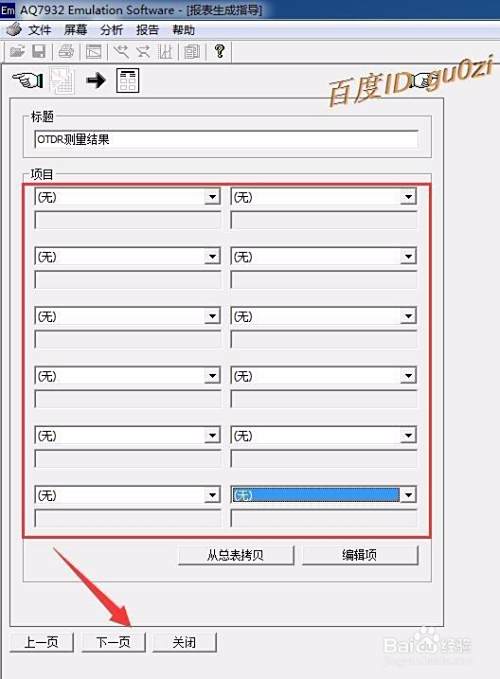

[/url]建议将项目下的内容,全部设置成无,当然如果你愿意也可以设置上工程的相应内容,不过在后面的教程中你会发现,这是完全多余的.
进入下一步,
[url=]
[/url]这一页,不做任何修改,直接 点击下一步,
[url=]

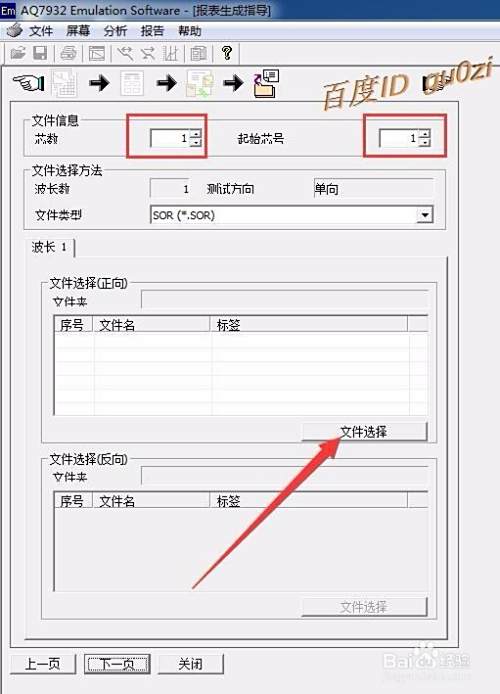

[/url]在文件信息中,要注意的就是对应光纤的纤芯数量的设置,
这里可以多设比如96也是可以的,但一定不能少了.
起始芯号,请根据实现情况设定.比如说有的12芯光纤分成2个主干,那么另一个的芯号就是7了.
[url=]

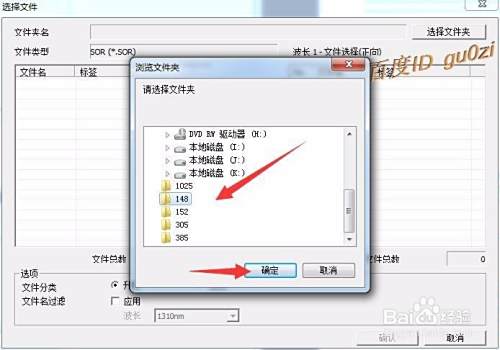

[/url]进入采集的数据文件选择,此处你会发觉,第一步提到的文件放桌面有多发了,简单了好多,可以直接选择.
[url=]
[/url]正情情况下,一般不会这么命名的,这里只是一个例子.
正确的应该是 分纤箱A到分纤盒B光缆段,类似这样的命名形式.
[url=]

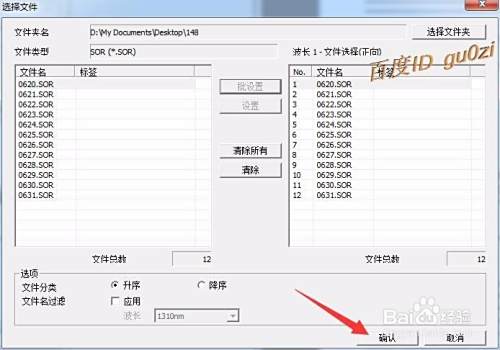

[/url]将文件夹中的文件,通过批设置 添加到左边的窗口.然后点击 确认.直接 下一页
[url=]
[/url][url=]
[/url][url=]
[/url]在这里,软件会对数据文件的主事件,进行扫描,并给出结果.
也可以点击 自动生成,来输出.
如果结果是正常的,那么就可以直接进行输出打印,如果遇到不正确的怎么办?
请查看以下链接:
[url=]

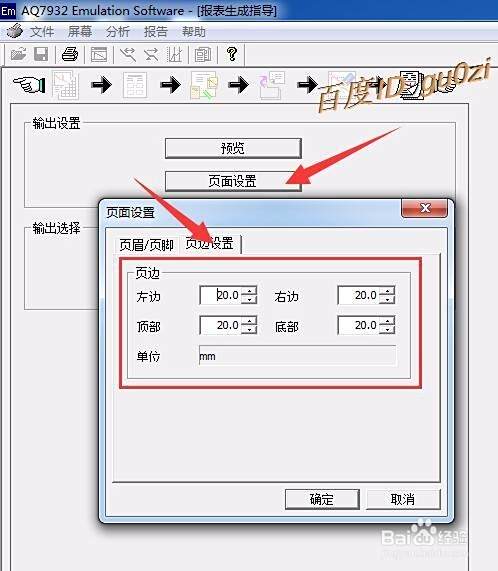

[/url]进入下一步,可以通过页面设置,来修改 打印的效果,不过发现最大值只能到20,单位是mm,所以意义并不大.
[url=]
[/url]预览一下效果,感觉可以的,就要以关闭
[url=]
[/url]点击 打印,开始输出成册吧!
到这一步,个人并不建议马上打印,因为本着绿色环保的思想,一张纸,打印的内容那么少,太浪费了,有什么方法可以节约纸张呢?
方法是有的,将下面几篇文章与本文相结合,就会找到答案了,如果还是不明白,可留下疑问!
4Acrobat,PDF怎么裁剪,如何剪切PDF文件的白边距
2Adobe Acrobat,PDF文件如何编辑器软件怎么安装
