方案设计前要查清用户的总体概况，比如小区的用户数量、酒店的房间数，具体到光节点、光交箱数量，以及宽带上网、点播业务、IP固话等业务的需求。信息越详细，设计出来的方案才会越合理。
二 设计方案1 设计原则1 入户采用光纤到户，预估每户带宽需求，一般用户带宽20M。
2 光纤传输采用FTTH（光纤到户）方式。
3 每PON口按1:64规划，开通率按照xx%。
4 能承载标清数字电视、高清电视、互动点播、IPTV和其它数据综合业务。
5 ONU的接收光功率为 -6dBm ～ -27dBm
6 光接收机的接收功率为 -1dBm ～ -15dBm
2 设计方案举个小区设计例子：首先根据小区楼栋的分布情况，对小区进行网络设计，一是要选择一个地点作为小区机房，在机房内安装机柜，n台分路器。然后是每栋楼的楼内弱电井内安装分配箱，箱内放置分路器。比如在三层、七层、十层、十一层、十四层楼内弱电井内安装分配箱，最后进行光缆敷设、入户光缆采用室内悬挂式布线光缆。光缆接至家庭智能终端箱内。箱内安装有ONU设备。电视机和家庭电脑通过室内已安装电缆和数据线连接至ONU设备，即可实现电视和数据信号的接收。
3 设计指标
1、设备接收指标：
ONU的接收光功率为 -6dBm ～ -27dBm；
光接收机的接收功率为 -1dBm ～ -15dBm
2、用户端指标
每户所需带宽。
4 设计特点标准性：整个系统符合CCITT推荐的配线标准；符合EIA／TIA推荐的大楼内部配线系统标准，以及中国国内现行通用的通信电气标准。
开放性：整个系统能连接各厂家、各型号的电脑、交换机，电视机，支持不同的网络结构。支持WIFI等扩展功能的实现。
方便性：满足终端设备移位、改变线路的要求；只要在配线架上进行简单跳接，即可方便地实现设备的转移连接。
先进性：采用先进的技术标准和施工工艺，保障数年内不落后。
可靠性：所选设备和材料经过国家认证，符合安全标准，集成化程度高，能满足安全传输的要求。
三 总体组网改造方案1光纤入户方案（按需选取）本方案拟解决GPON宽带上网及互动点播接入需求。

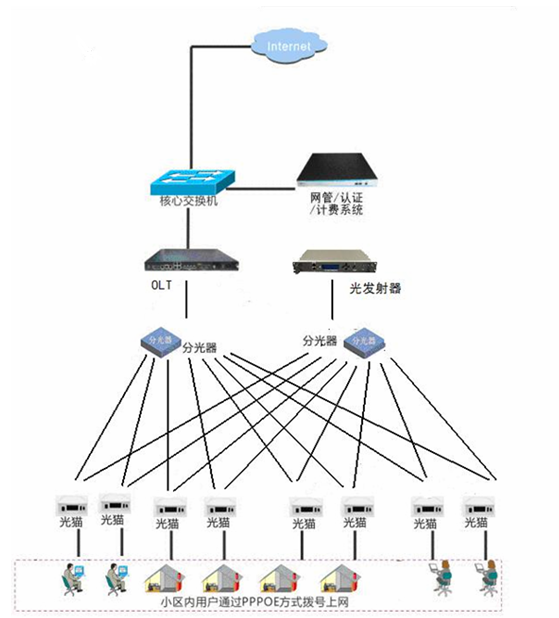

方案 1：双纤单设备入户
说明：双纤三波即GPON数据光信号与CATV光信号分别在不同的纤芯中传输，各自经过不同的物理传输通道到达用户家庭，入户后，CATV光信号经过FTTH入户型光接收机接收后转变为射频电信号发送到数字机顶盒完成业务的呈现，GPON数据双向信号经过FTTH入户型ONU后再转发到计算机等网络设备实现业务的呈现。

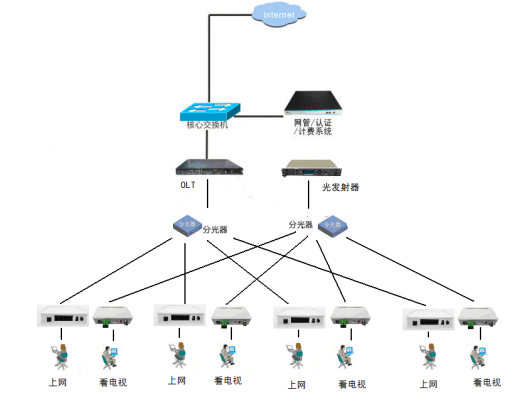

方案 2：双纤双设备入户
说明：方案 2 与方案 1 不同在于如果只单独开通电视用户或者宽带业务，可提供单独的光接收机或者ONU， 减少投入。
