作者: litom2004     标题: 5G中PCI的MOD3,4和30为啥会影响指标?

5G网络PCI的MOD3,4和30为啥会影响指标?Original [color=var(--weui-FG-2)]Mr.Kang [url=]和老康一起学5G[/url] [color=var(--weui-FG-2)]2023-02-09 08:00 [color=var(--weui-FG-2)]Posted on 北京
收录于合集
#5G770个
#PCI4个
#MOD41个
#MOD301个


一、物理小区标识(PCI)在LTE和New Radio无线网络中物理小区ID(PCI)是小区唯一标识。4G(LTE)中有504个,5G(NR)中有1008个。
二、5G物理小区IDPSS IdSSS Id两部分构成,即Cell Id=PSS+3*SSS;5G网络中:PSS(主同步信号)取值0,1和2,SSS(辅助同步信号)取值0~335。所以每3个小区ID之后,PSS将重复一次,这是因为PSS仅有3个取值。
2.1 同一小区ID分配给相邻小区会发生什么?Cell Id不仅仅是物理小区标识,而几乎所有的物理层信道和信号都使用它来生成不相关的序列以抵消干扰,这就是Cell Id在加扰中的作用;这样即使相邻小区处于不同频带,处于两个小区重叠区域的终端(UE)可能会发生在下行(DL)链路中难以同步的情况。如图1所示当终端(UE)从一个小区移动到另一个小区时,如果它们都具有相同小区ID,则切换将失败!

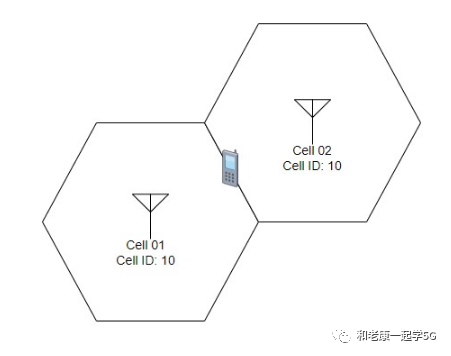

                       图1.相邻小区分配相同PCI示意图

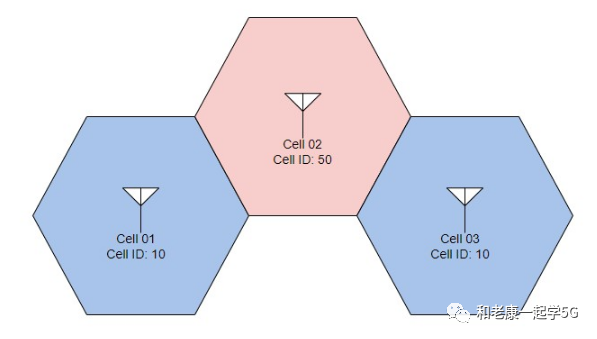

2.2 相同小区ID分配给多个邻区会发生什么情况?如图2所示小区02有两个相邻小区01和小区03,它们小区ID都是10。图2.邻区小区PCI相同
虽然小区01和03不是邻区,但它们会在切换时给小区02造成混乱;因为每当一个小区将终端(UE)切换到另一个小区时,两个小区都会交换大量信息。
2.4 相同PSS ID(MOD3相同)分配给相邻小区会发生什么情况?如图3所示三个不同小区01、02和03,小区ID为10、13和16;它们PSS Id相同和SSS Id不同,即:
  • Cell01:PSS = 1,SSS = 3
  • Cell02:PSS = 1,SSS = 4
  • Cell03:PSS = 1,SSS = 5

                              图3.小区PSS相同,SSS不同示意图
PSS用于下行链路的时间和频率同步,它是终端(UE)寻找的第一个信号。具有相同Cell Id但具有不同PSS  Id的两个小区将传输完全相同的PSS 信号。鉴于小区和终端(UE)之间的多径信道、小区与终端(UE)的距离和PSS的传输时间对于两个小区可能不同,从一个小区传输的PSS可能对从另一个小区传输的PSS 产生显着干扰,因此:
  • 如所有三个小区都在不同频段上运行,那么使用相同的PSS ID不会产生任何冲突或干扰,
  • 如所有三个小区都在相同频段上运行,则位于重叠区域的终端(UE)在执行操作时会受到干扰下行(DL)同步。.


2.5 小区ID导致PBCH-DMRS冲突用于PBCH的DMRS位置仅取决于物理小区ID。在PBCH分配中有4个不同的DMRS位置。

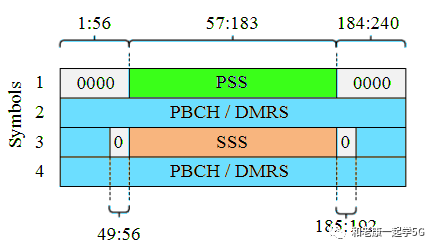

                         图4.5G中的SSB结构

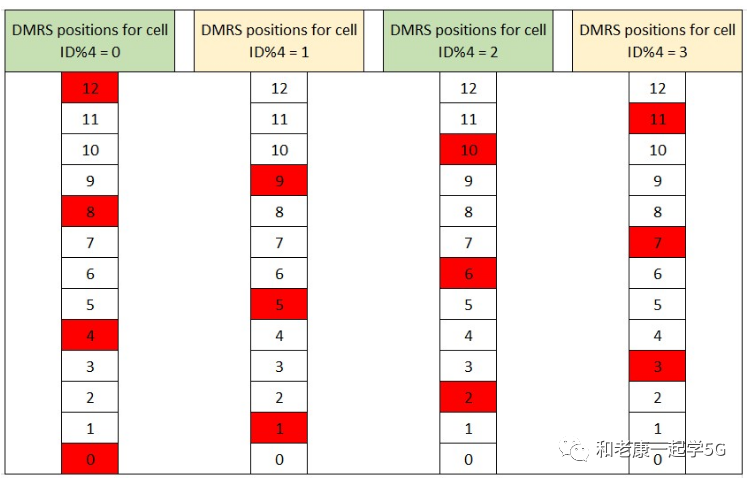

因此如果相邻小区的(小区 ID)模4相同,则两个小区PBCH-DMRS可能会发生冲突,这将会导致PBCH解码失败。 图5.5G网络中模4(MOD4)示意图
2.6 小区ID导致上行链路信号/信道解码失败5G网络中DMRS信号用于PUSCH和PUCCH信道的信道估计使用的ZC序列。SRS信号也使用ZC序列生成。ZC序列有30组根,这些根与小区ID相关联。因此,如果相邻小区的(小区 ID)模30相同,则可能会导致UL信号之间的干扰,从而导致gNB解码失败。



时间:  2024-4-22 15:51
作者: 布享淦辣

学习了!
时间:  2024-4-25 23:11
作者: goodman995

good stuff, thanks for sharing
