作者: litom2004     标题: 运营商花钱购买的5G频谱实际用了多少？

5G(NR)分配的频谱实际用了多少？

原创 Mr.kang [url=]和老康一起学5G[/url] 2025年09月05日 08:30 北京

5G(NR)无线小区在FR1分配的频谱最大为100Mhz，FR2分配的频谱最大为400Mhz；那么这些无线频谱是不是全部用于无线信号的传输？请慢慢往下看；

一、信道带宽指频谱许可证里允许使用的无线频段总宽度，其中：

• 单位:以MHz为单位。
• 范围:无线小区从一端到另一端的整个信道。
• 作用:设定网络可以提供的最大传输容量。



例如:一个5G运营商可以FR1的3.5GHz频段分配100MHz带宽，这100MHz代表信道带宽，但并非所有部分都可用于实际数据传输。

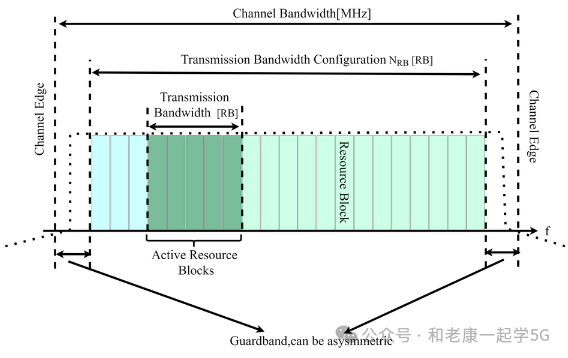

二、信道带宽与传输带宽如下图(1)所示，其中左、右分别为小区信道的边界线；除去两端保护带(Guardband)，其他是可用于信号(数据)传输RB(Resource Block)的带宽。

图1.无线小区信道与传输带宽

三、5G(NR)中传输带宽 信道带宽表示分配的频谱，而传输带宽是指频谱中用于传输用户数据的活跃部分，其由RB(资源块)定义；

传输带宽=NRB(资源块数量)×SCS(子载波间隔)。

其中:不包括未使用的部分(即保护带)如:在信道带宽为100MHz场景中实际传输带宽可能仅使用96MHz，而其他4MHz作为保护带。

四、保护带(Guardband) 通常使用小区边缘缓冲频率；其特点如下:

• 目的:*防止与相邻信道的干扰。
  *通过减少带外发射来提高频谱效率。
• 属性:*根据部署方式，可以是对称的，也可以是非对称的。
  * 它们不携带任何用户数据。



因此，保护带在确保更清晰的信号传输和更好的整体性能方面发挥着关键作用。

五、RB(资源块)这是5G(NR)无线信号(数据)传输基本单位，也是频谱分配最小单位；其特点如下：

• 定义:频域中12个连续子载波×时域中的1个时隙。
• 配置:大小可随子载波间隔(SCS)而变化。
        * 在15kHz SCS下,每个RB为180 kHz。

  * 在30kHz SCS下,每个RB为360 kHz。
• 作用:传输带宽由一定数量的RB(NRB)决定。



六、信道带宽与传输带宽如图(1)所示两者之间的区别：

• 信道带宽(MHz):全频谱分配(外边缘)；
• 传输带宽(RB):用于发送数据的活动RB(内部区域)；
• 保护带:较小边缘未使用的频率范围以避免干扰。



这种分层设置旨在在最大吞吐量和信号质量之间取得平衡。

示例:以一个子载波间隔为30kHz的100MHz信道为例;

• 信道带宽=100MHz
• 每个RB=360 kHz
• (最大)可用RB=约273



由于并非所有RB都可用，因为保护频段会占用一些RB。

传输带宽配置=270RB×360kHz=97.2MHz

因此运营商实际应用的传输带宽约为97.2MHz，而留下大约2.8MHz作为保护频带。

---

时间:  2025-10-15 19:37

作者: 不吹不黑

跟国外相比，那不是钱

---
