作者: 跃马贺兰 标题: 通信核心网到基站流程图

本帖最后由跃马贺兰于 2026-7-22 16:11 编辑

虽然通信现在不算朝阳产业，但是会一直存在，特找了这几张图，看了图能有一个简单了解，也不会在人前显眼了。

附件: 2_4.png (2026-7-22 16:08, 266.98 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=NzI4NzQ3fDc2MDcwMjRifDE3ODUwMDE0NjZ8MHww

附件: 12_4.png (2026-7-22 16:08, 445.25 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=NzI4NzQ4fDgzOWJhOWZmfDE3ODUwMDE0NjZ8MHww

附件: 12_2.png (2026-7-22 16:08, 416.36 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=NzI4NzQ5fDhlMGNhMzcwfDE3ODUwMDE0NjZ8MHww

附件: 12_6.png (2026-7-22 16:08, 448.56 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=NzI4NzUwfGU2MTg2ZDQwfDE3ODUwMDE0NjZ8MHww

附件: 12_8.png (2026-7-22 16:08, 421.86 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=NzI4NzUxfGM4ZTk4ZTMxfDE3ODUwMDE0NjZ8MHww

附件: 12_10.png (2026-7-22 16:08, 412.08 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=NzI4NzUyfGJjMjliYmNlfDE3ODUwMDE0NjZ8MHww

附件: 12_12.png (2026-7-22 16:08, 412.24 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=NzI4NzUzfDFmNWFkMzQ2fDE3ODUwMDE0NjZ8MHww

附件: 12_14.png (2026-7-22 16:08, 431.15 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=NzI4NzU0fGM2YmExNjZmfDE3ODUwMDE0NjZ8MHww

时间: 2026-7-22 18:53

作者: 管局保安员

提示: 作者被禁止或删除内容自动屏蔽

时间: 2026-7-23 11:31

作者: 跃马贺兰

管局保安员发表于 2026-7-22 18:53
你发的很直观

正在找设备图，让大家去现场的时候不至于现眼

时间: 2026-7-23 12:03

作者: 管局保安员

提示: 作者被禁止或删除内容自动屏蔽

时间: 2026-7-23 14:27

作者: 跃马贺兰

实际设备（国内运营商现网部署）
核心网 5GC 华为 FusionServer / TaiShan 服务器机架（云化部署 AMF/SMF/UPF 等网元）；

中兴 Common Core

回传网络

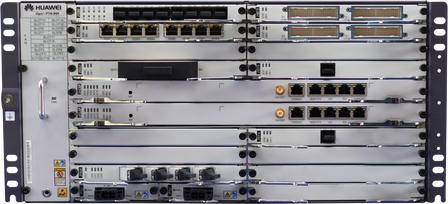

华为 PTN 990E（1T 容量 SPN 设备，14 业务槽位，支持 100GE）；

华为 OSN 9800（OTN 大容量回传）

时间: 2026-7-23 14:27

作者: 跃马贺兰

汇聚节点
华为 CE5855-48T4XS（48GE+4×10GE+2×40GE）；

CE6857S-48S6CQ（48×10GE+6×100GE）

前传网络
华为 OptiX OSN 1800 II（2U，支持 CPRI/eCPRI 25G 接口，CWDM/DWDM 波分）；

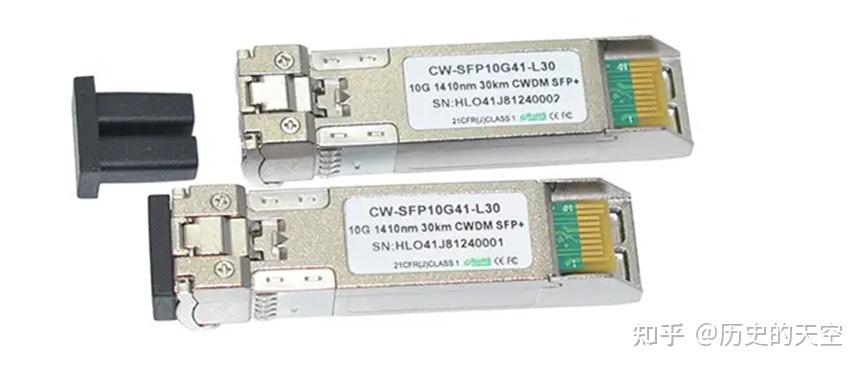

无源波分彩光模块

时间: 2026-7-23 14:29

作者: 跃马贺兰

中兴全制式大容量BBU —— V9200

时间: 2026-7-23 14:29

作者: 跃马贺兰

射频单元 AAU 华为 AAU5613（64T64R Massive MIMO，n78/n79 频段，200W，2×25G eCPRI，IP65）

时间: 2026-7-23 14:32

作者: 跃马贺兰

本帖最后由跃马贺兰于 2026-7-23 14:52 编辑

中兴Sub6GHz AAU

终端设备 CPE 华为 5G CPE Pro 2（巴龙 5000 芯片，3.6Gbps，Wi-Fi 6+，全网通 n1-n79）

中兴5G CPE

附件: 7e76e9d0-f634-42c2-8ed9-b6f42b15916a.png (2026-7-23 14:32, 264.57 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=NzI4ODMyfGNmODNkNjE4fDE3ODUwMDE0NjZ8MHww

附件: 6d5f5d31-8002-4c1f-bbd2-b3157f20e65c.jpg (2026-7-23 14:32, 6.71 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=NzI4ODMzfGNlOTdhYzI2fDE3ODUwMDE0NjZ8MHww

附件: 30dbda7c-8df6-4edc-bb1f-4ff784a255e9.png (2026-7-23 14:32, 404.31 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=NzI4ODM0fDI4MGFmYjQxfDE3ODUwMDE0NjZ8MHww
