一、行业多通道设备现存落地难题：售货柜、多层货架两大场景核心痛点

在智能无线售货柜、仓储货架落地中，行业集中暴露两大刚需问题：堆叠标签漏读、相邻隔层串读，同时多数通用读写器通讯单一、无分层识别能力，适配无线柜体难度高。市面普通读写器仅 2-3 种通讯，柜体狭小无法加装转换件；无通道反馈机制，上下层标签互相干扰，库存统计错乱；塑料外壳密闭柜内易过热，功率衰减识别失效。广州晓网电子推出的 DestraM4 四通道超高频 RFID 读写器，依托完整自研软硬件体系，针对性解决售货柜多层货架串读、密集标签漏读两大核心难题，同系列还有 DestraM8（8 通道）、DestraM16（16 通道）机型，可匹配多隔层大型售货柜、立体仓储等不同规模的分区识别项目。

二、智能无线售货柜与 RFID 的深度绑定逻辑

智能无线售货柜核心诉求：无人化分层精准库存盘点，RFID 是实现全自动商品识别、实时库存同步的核心技术，二者深度绑定。传统红外 / 重力售货柜仅能判断商品有无，无法识别品类，盘库补货依赖人工；搭载 RFID 方案后，商品粘贴超高频标签，配合多通道读写器与分层天线，可一次性全柜读取，自动结算、实时预警缺货。

DestraM4 多通道 RFID 读写器为柜体核心硬件：

天线适配：标配4 路 SMA 天线接口，单层柜体布设 1 根天线，原生适配 4 层售货柜；6~16 层大容量柜体可选DestraM8/DestraM16多通道型号；
无线免布线：内置 WiFi，默认热点CSnet、TCP 端口 8899，无需预埋网线，无线上传每层标签数据；
超低功耗：深度睡眠电流 350μA，闲置自动休眠、定时盘点，大幅降低功耗，适配户外电池供电无人柜。

三、针对性破解两大行业难题：密集标签漏读、相邻隔层串读

（一）堆叠密集标签漏读问题解决方案

商品密集堆叠会产生射频屏蔽干扰，普通设备盘点识别率不足 60%，DestraM4通过硬件 + 协议双重优化改善漏读：

功率 15~26dB 线性可调：密集商品降功率削弱信号叠加干扰，稀疏场景升功率保证最远 10 米识别，配套定向天线减少散射；
多通道分时循环轮询机制，天线切换 200~10000ms 自定义分时轮询：四路天线分时发射，规避信号抵消，分批读取堆叠标签；
内置防碰撞固件，持续上报标签通知帧，后台多次轮询校验；极端堆叠少量读写失败，增加轮询次数即可解决。

（二）相邻隔层 RFID 标签串读抑制方案

售货柜隔板易造成射频穿透、库存数据错乱，设备依托0xF0 通道应答模式搭配参数调节双重防串读：

分层绑定独立天线，切换时主动回传通道编号，后台依据通道数据过滤跨层无效标签；
精细化调低射频功率，缩小辐射范围，搭配定向天线限制横向信号穿透；
单通道锁定模式定点盘点：支持单通道锁定，盘点单层时关闭其余三路射频，彻底杜绝邻层标签误读。

四、工业级硬件设计，适配全工况稳定运行

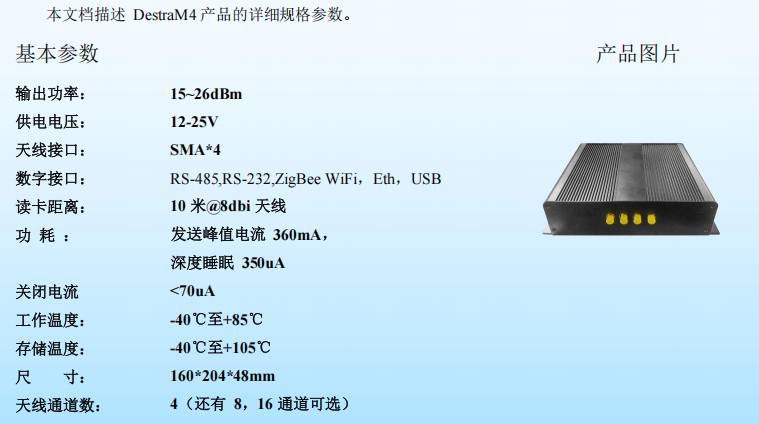

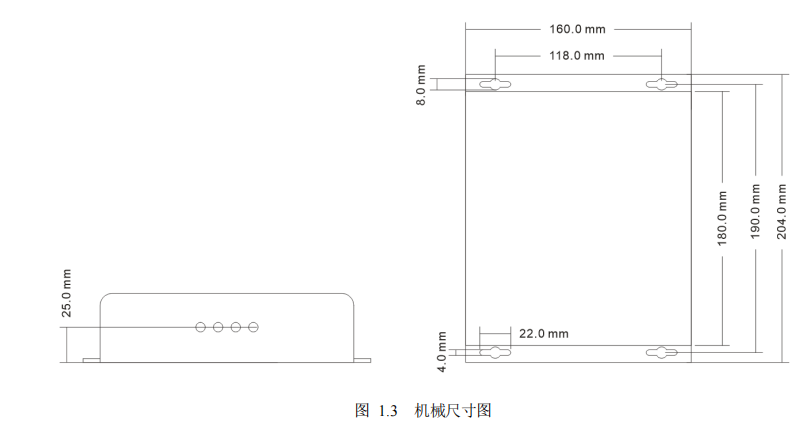

· 机身结构 整机尺寸160*204*48mm，体积小巧可嵌入柜体夹层；一体化全金属外壳，散热优于塑料机型，密闭高温、冷库环境无信号漂移，参数全部依据官方手册，无虚标。

· 供电与低功耗

供电兼容12~25V 宽压直流；峰值发射电流 360mA，深度睡眠 350μA，关机电流＜70μA，无人售货柜间歇盘点大幅省电。

· 宽温适应

工作温度-40℃~+85℃，存储 - 40℃~+105℃；远优于市面普通设备 0~60℃区间，户外、冷链柜体稳定运行。

· 射频配置

搭载4 路 SMA 天线接口，发射功率15~26dBm 线性可调；搭配 8dbi 天线最远识别10 米。

· 主控性能

内置 805 专用射频 MCU，16K 程序存储 + 8K 共享数据 RAM，独立硬件处理天线切换、标签解调，多标签读取更流畅。

· 五、一键切换多通讯链路，无线售货柜组网更便捷

机身 4 位拨码开关，无需换硬件切换全部通讯：USB/RS232/RS485/WiFi/ZigBee/BLE/2G-4G / 以太网。

WiFi：无线售货柜单机独立联网；
以太网：固定商超柜体，默认 IP 192.168.1.7、端口 20108；
RS485 总线：多柜集中管控，设备地址0x01~0xFE，单总线挂载多台读写器，节省布线。

六、全套配套调试生态，降低售货柜项目落地门槛

1. 通道切换指令：实现单通道锁定 / 无应答轮询 / 带通道应答三种模式，参数断电永久保存；

2. 通用读写指令：完整 EPC、标签存储区读写，自带累加校验码防传输乱码；

3. RS485 地址指令：多设备总线通讯隔离，适配多售货柜集群管理。

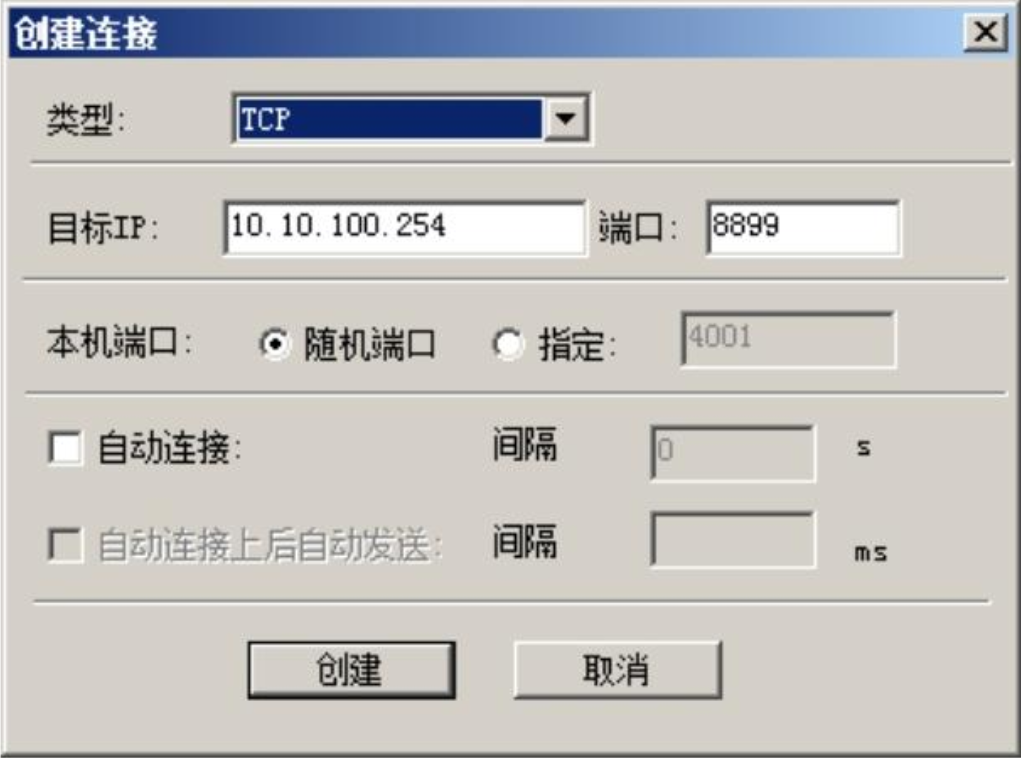

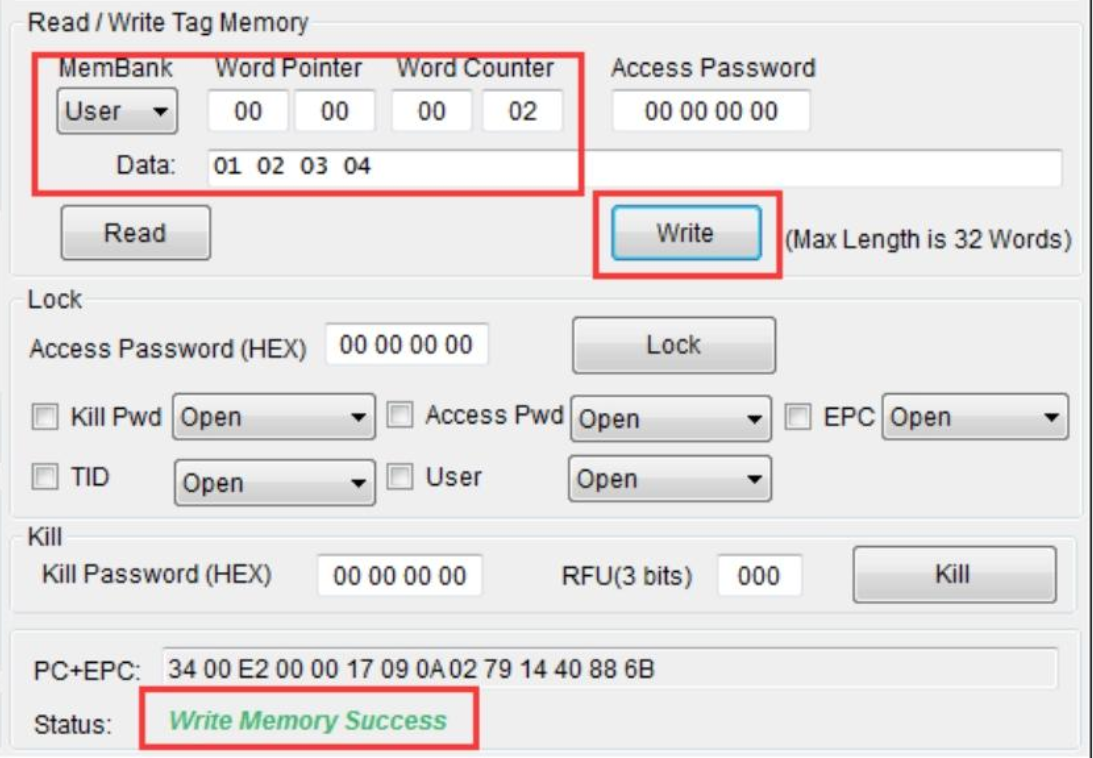

配套免费工具：TCP 调试软件、VCOM 虚拟串口、RFID_Reader_GUI 可视化上位机，图形化完成读卡、写存测试，降低开发调试门槛。

七、总结

场景覆盖：DestraM4 依托分层识别能力，主打多层智能无线售货柜，同时适用于仓储盘点、物流分拣、工业资产管控、零售溯源等场景；大容量项目可选DestraM8、DestraM16，完善产品线适配不同规模项目。
产品依托工业硬件、多通讯切换、自研分区协议与全套免费调试软件，针对性解决行业两大难题：密集标签漏读、隔层标签串读。全部参数依据官方手册，无虚标。依靠分层天线管理、0xF0 通道编号回传、15~26dBm 功率分级调节，从硬件、协议、软件三层优化识别效果，搭配 WiFi 无线组网方案，非常适合智能售货柜分层盘点、仓储分区识别项目。
