作者: percherry 标题: MTIE、TDEV数据分析说明

在时频测试领域中，漂移是影响时钟信号精度的重要指标，因此对时钟信号漂移的分析和测量非常重要。漂移程度主要是通过TIE（时间间隔误差）的方法来测量，并使用MTIE（最大时间间隔误差）和TDEV（时间偏差）来评估的。

我们通过专用的TestManagerPro数据分析软件，可对测试记录进行专业的数据分析及模板比对，统计分析时钟同步信号的长期漂移性能，可计算MTIE、TDEV，并按照G.811、G.812、G.813、G.823、G.8261等模板进行比对，并生成测试报表。

MTIE、TDEV数据分析说明-深圳夏光.pdf (222.68 KB, 下载次数: 12)

附件: MTIE、TDEV数据分析说明-深圳夏光.pdf (2015-1-19 15:51, 222.68 KB) / 下载次数 12
https://www.txrjy.com/forum.php?mod=attachment&aid=MjUzNjAwfGFhNDdmYzczfDE3NTU5NTk1MDd8MHww

时间: 2015-3-25 15:45

作者: percherry

本帖最后由 percherry 于 2015-3-25 15:59 编辑

数据分析界面
1 TIE分析界面

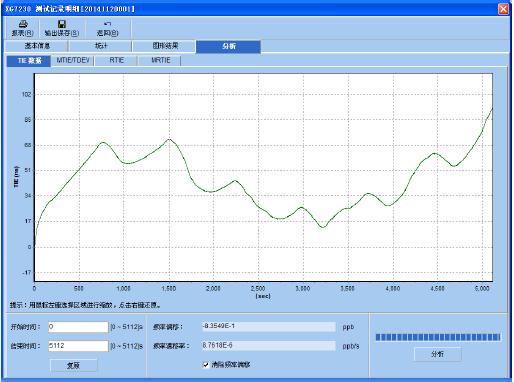

图1 TIE数据分析界面

TIE（Time Interval Error）：时间间隔误差，在一段规定时间内，测量到的数字信号的各有效瞬间时相对其理想时间位置的积累偏移，TIE值代表被测时钟与参考源的时间偏差。

时间: 2015-3-25 15:58

作者: percherry

本帖最后由 percherry 于 2015-3-25 15:59 编辑

2 MTIE分析及比对界面

图2 MTIE数据分析界面

MTIE（Maximum Time Interval Error）：最大时间间隔误差，是被测试时钟信号（与参考时钟比较）在指定的观测时间t中的最大时间间隔误差（两峰值之间）。

附件: MTIE数据分析界面 -深圳夏光.jpg (2015-3-25 15:57, 45.72 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=MjU3MTQ5fDQwODczN2VjfDE3NTU5NTk1MDd8MHww

时间: 2015-3-25 15:58

作者: percherry

3 TDEV分析及比对界面

图3 TDEV数据分析界面

TDEV（Time deviation）：时间偏差，TDEV值是对比整体时间的相位误差的量度，如统计值。TDEV的分析提供了关于相位变化的频谱方面的信息

附件: TDEV数据分析界面 -深圳夏光.jpg (2015-3-25 15:58, 45.11 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=MjU3MTUwfGU1YzM1MjQyfDE3NTU5NTk1MDd8MHww

时间: 2015-3-25 16:00

作者: percherry

深圳夏光时频测试仪系列

附件: 深圳夏光XG7050精密时间综合分析仪.jpg (2015-3-25 16:00, 45.89 KB) / 下载次数 0
https://www.txrjy.com/forum.php?mod=attachment&aid=MjU3MTUxfDk4YmM5YzJkfDE3NTU5NTk1MDd8MHww

时间: 2017-4-28 10:50

作者: pzhsunxu

正在学习，MTIE与TDEV算法，学习了！

时间: 2024-1-16 11:06

作者: hzlbz

感谢楼主分享

时间: 2024-3-13 19:36

作者: dxd531726011

正在了解该部分知识，感谢分享
