标题: LTE码字、层、天线端口 [查看完整版帖子] [打印本页]

时间: 2015-3-27 10:56

作者: heyijin1221 标题: LTE码字、层、天线端口

在LTE中，一个TB经过信道编码处理后就称为一个码字。一个TB是1ms内的编码比特数，TB的大小取决于调度给用户的资源数量、调制方式、编码方式和天线映射。( LTE系统最大支持的码字数为2，即一个TTI中，最多传输2个TB)

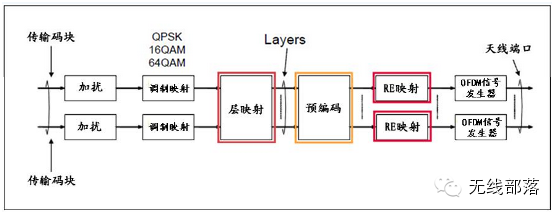

LTE下行发射过程如下：
1）对于来自上层的数据，进行信道编码，形成码字； 2）对不同的码字进行调制，产生调制符号；
3）对于不同码字的调制信号组合一起进行层映射；
4）对于层映射之后的数据进行预编码，映射到天线端口上发送。

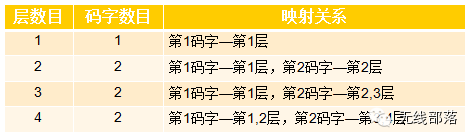

由于码字数量与发送天线的数量不同，需要将码字映射到不同的天线上，因此引入了层的概念。在LTE里，层数等于信道矩阵的秩，即能够独立并行传输的数据流。层数是如何确定的，是通过RI（rankindication）来进行秩指示，由UE告诉NodeB能够有效支持的PDSCH层数。如果接收端最多支持两天线，那么秩的最大值只能为2。码字和层的关系如下表。

LTE中，由层映射和预编码共同完成了MIMO的功能。其过程是首先通过层映射把要传输的码字复值调制符号映射到一个或者多个层中，完成串并转换并且控制空间复用的复用率，然后对层映射后的数据进行预编码，也就是实现了MIMO的编码。

预编码，用于将层数据匹配到天线端口上，同时降低或者控制空间复用数据流之间的干扰，降低接收机实现的复杂度，减少系统开销，从而提升MIMO技术的性能。预编码码本和非码本两种方式，支持TM3没有反馈的传输模式，也支持TM4，6，8的反馈模式。
总结：
码字数<=层数<=天先端口数<=天线物理端口数
码字用于区分空间复用的流；层用于重排码字数据；天线端口决定预编码天线映射。

时间: 2015-3-28 10:30

作者: platum

层数不等于信道矩阵的秩，它等于具有有效可利用信道容量的子信道的数目

时间: 2015-5-5 10:34

作者: zgy61062

秩代表了能区分独立数据的层数。因发射分集的层数为2或4，但只是一个独立数据，因此秩还是1，而空间复用的每一层都是独立的，那么层数等于秩。要把这些概念弄清，不看物理层的数学公式是不可能的，也就是说不看公式，凭空讨论这些概念，就是误导，就是瞎掰，最终可能变成胡说八道。

时间: 2020-3-2 10:19

作者: fanjianbo8888

学习
