摘要
主导半导体产业半个多世纪的摩尔定律已触及物理与经济的双重天花板：7nm节点后几何缩微收益急剧衰减，2nm节点单芯片设计成本突破10亿美元，晶体管单位成本不降反升，全球产业亟待新的演进范式。2026年5月25日，华为在IEEEISCAS2026正式发布韬（τ）定律，提出以全栈时间常数τ的系统性压缩替代几何尺寸缩小作为核心优化目标，覆盖从晶体管开关（皮秒）到数据中心负载（秒）的12个数量级。本文基于华为《多层电子系统的时间缩放理论》论文及量产芯片的工程实践，系统解析τ定律的理论框架、核心技术与验证成果，探讨其对半导体产业格局的重构作用，并结合我国通信与芯片产业现状提出发展建议。
几何缩微时代的终结与产业困局
1965年摩尔定律与1974年登纳德缩放理论共同构建了半导体产业的发展基石：通过晶体管尺寸与电压的等比例缩小，实现性能、能效与成本的同步指数级提升。这一体系支撑了近50年的信息技术革命，但在2005年与2015年先后遭遇两次根本性断裂。
2005年，登纳德缩放率先失效：晶体管阈值电压无法随沟道长度同步降低，漏电流呈指数级增长，芯片进入“暗硅”时代——由于功耗的限制，一个高端芯片在同一时间只能有部分电路处于工作状态，功耗密度成为性能提升的首要约束。此后FinFET、GAA等器件架构延缓了几何缩微的步伐，但进入7nm节点后，纯尺寸缩小的收益已彻底扁平化。
从物理机制看，载流子速度饱和使本征延迟对沟道长度的依赖从二次方退化为线性，局部互连的寄生电阻（R）与电容（C）已超过晶体管本征传输时间数倍，成为标准单元延迟的主导因素。从经济维度看，EUV光刻机折旧成本占晶圆制造成本的35%以上，掩模费用、设计规则复杂度与验证成本呈指数级上升，2nm节点单芯片设计预算已突破12亿美元。更关键的是，先进节点晶体管单位成本已停止下降并出现反转，“每一代工艺节点获得更多更便宜晶体管”的产业契约已彻底瓦解。
对于我国半导体产业而言，这一转型还叠加了先进光刻技术受限的特殊约束，传统依赖工艺节点迭代的追赶路径已难以为继，如何在固定工艺节点下实现持续性能提升，成为必须解决的核心命题。华为半导体团队过去六年的实践表明，τ定律为这一命题提供了系统性解决方案。
韬（τ）定律的核心理论框架
（一）时间：半导体进步的本质度量
摩尔定律的本质并非几何尺寸的缩小，而是时间的压缩。更小的晶体管对应更快的开关速度，更密的互连对应更短的信号传输距离，更高的集成度对应更少的数据跨边界传输。每一代工艺进步最终都转化为系统响应时间的缩短：晶体管级（皮秒）→电路级（纳秒）→芯片级（微秒）→系统级（秒）。几何缩微只是实现时间压缩的一种手段，而非目的本身。
基于这一认知，华为提出将特征时间常数τ作为半导体产业的统一优化目标，形成韬（τ）定律的核心思想：电子系统的进步应通过系统性降低全栈各层的时间常数τ来实现，而非单纯依赖晶体管几何尺寸的缩小。
（二）τ的分层结构与缩放机制
τ是一个跨层统一的物理量，可分解为四个层级的时间常数：
每一层的τ由下层τ与该层引入的组织开销与通信开销共同构成，覆盖12个数量级的时间范围与对应的空间尺度（纳米到公里）。各层级的核心优化机制如下：
晶体管层：优化本征开关延迟，重点降低局部互连寄生RC（当前耗时占比>70%），辅以迁移率增强、应变工程、GAA架构等技术；
电路层：优化信号路径RC传播延迟，通过垂直集成技术大幅缩短导线长度，配合低电阻率导体（如钴、钌）与低介电常数介质；
芯片层：优化计算与内存访问延迟，通过专用架构、内存层次重构与片上网络（NoC）设计提升数据吞吐效率；
系统层：优化端到端消息与同步时间，通过统一互连协议、光I/O与拓扑重构降低跨节点通信开销。
τ定律的代际缩放规则为：
其中缩放因子α具有应用特异性：移动设备约1.3×/年，自动驾驶等安全关键系统约1.5×/年，AI工作负载可达10×/年（吞吐量直接对应经济价值）。
（三）全栈协同优化的方法论突破
τ作为唯一的跨层统一度量，结束了半导体产业各层级独立优化的时代。过去，工艺工程师优化晶体管密度，电路设计师优化时钟频率，系统架构师优化吞吐量，时序只是最终的残留结果。而在τ定律下，所有工程师围绕同一个物理量（时间）进行协同优化，实现了真正的端到端全栈设计。这是自登纳德缩放以来，首个为整个计算栈提供统一目标的理论体系。
韬（τ）定律的生产级验证
τ定律并非纯理论构想，而是经过大规模量产验证的工程方法论。华为已将其应用于移动SoC与AI数据中心两大核心领域，并取得了相应的成果。
（一）移动SoC：LogicFolding逻辑折叠技术
智能手机SoC是τ缩放的极端场景：单芯片、3-5W功耗预算、手持设备散热限制，无法通过多芯片并行掩盖性能短板。在先进工艺节点受限的背景下，华为开发了LogicFolding逻辑折叠技术，成为电路层τ优化的典型代表。
LogicFolding的核心是打破平面设计假设：将数字、模拟与存储电路划分到垂直堆叠的有源层，通过1.5μm超细间距混合键合（混合键合间距与顶层金属间距的齿轮比<2）实现层间互连。从电路视角看，两层有源层表现为一个连续的逻辑织物，临界路径门电路跨层分布，信号导线长度缩短30%，寄生RC显著降低，时钟偏差收紧25%。
根据华为何庭波在中国科学院科技论文预发布平台（ChinaXiv）上发表署名论文《多层电子系统的时间缩微理论（A Time Scaling Theory for Multi-Layer Electronic Systems）》[1]中的数据，已完成硅验证的麒麟2026的LogicFolding技术实现了以下核心指标：
晶体管密度从155MTr/mm2跃升至238MTr/mm2（+54%），单代提升相当于过去3年几何缩微的效果； CPU性能核能效提升41%，最高频率从2.75GHz提升至3.1GHz（+13%）； 跨层NoC数据路径面积减少55%，供电稳定性提升； SRAM工作频率提升40%以上，位能耗降低32%； 典型核心时钟缓冲器数量减少50%，时序收敛难度显著降低。

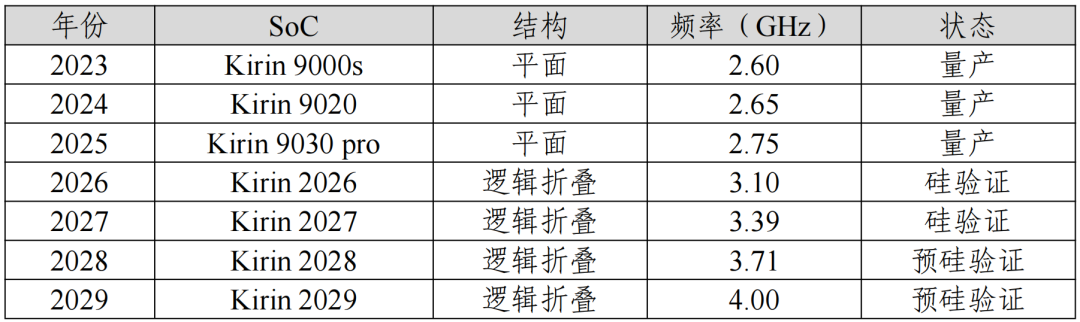

当前麒麟2026仅采用了局部临界路径折叠方案，未来随着低温混合键合（<150℃）与TSV硅通孔向低层金属（M6）迁移，LogicFolding将演进为全芯片多层折叠。如下表“麒麟CPU性能核心的工作频率趋势”显示，2029年麒麟CPU性能核频率将突破4GHz，2031年晶体管密度将达到1.4nm工艺节点的同等水平。表 麒麟CPU性能核心的工作频率趋势
（二）AI数据中心：全栈τ优化体系
AI工作负载处于τ频谱的另一端：由数万颗芯片协同工作，数据移动消耗>80%的系统能量，存储成本占系统总成本的70%以上。因此，降低数据传输τ与提升计算速度同等重要。华为通过三个协同技术层实现了AI系统级τ缩放。
1. 灵衢总线（Unified Bus）:内存语义统一架构
传统多节点AI系统采用PCIe-NVLink-InfiniBand的多层协议栈，每一层协议转换引入约10-50μs延迟。灵衢总线用单一协议替代整个栈，实现跨机箱原生内存语义与硬件一致性，将端到端远程访问延迟从TCP/IP的约50μs降低至约100ns（约500τ缩减），使整个机架表现为一个单一的“系统级芯片”。
2. Hi-ONE：近封装光I/O引擎
当单芯片带宽超过4Tb/s时，铜缆SerDes在物理上已不再可行（功耗>20pJ/bit，体积与散热均无法承受）。Hi-ONE近封装光引擎单模块提供8Tb/s带宽，与AI芯片灵衢总线带宽完全匹配，将SerDes传输距离从100cm缩短至5cm，功耗降低至5pJ/bit以下，同时将面板间传输距离扩展至100米，为吉瓦级数据中心高密度互连提供了基础。
3. 3D Folding：解决N2-vs-N扇出困境
传统2.5D AI芯片存在根本性的拓扑缺陷：计算能力随芯片边长N的平方增长，而内存带宽、I/O与供电能力仅随周长N线性增长。这一“扇出困境”无法通过任何晶体管级改进解决。3D Folding将供电（背面供电+集成VR）、内存（混合键合HBM）与光I/O（Hi-ONE）从芯片边缘迁移到垂直表面，使这些资源也随N2缩放，与计算能力实现同步增长。
根据华为路线图，2030年前昇腾AI加速器将依赖Chiplet、2.5D扇出与标准混合键合；2030年左右LogicFolding将引入AI领域，成为τ缩放的主要载体。到2035年，AI硬件集成度将提升100倍以上。
韬（τ）定律的产业重构效应
τ定律的提出不仅是技术路线的转变，更是半导体产业范式的革命，将从四个维度重塑产业格局。
（一）竞争焦点从工艺节点转向全栈τ优化
长期以来，半导体产业的竞争集中在先进光刻工艺节点上。τ定律打破了这一垄断，证明在固定工艺节点下，通过3D集成、封装、互连与系统架构创新，同样可以实现持续性能提升。未来，产业竞争的焦点将从“谁能做出更小的晶体管”转向“谁能更好地优化全栈τ”，先进封装、内存、互连与系统架构将获得与先进逻辑工艺同等的战略权重。
（二）逻辑与内存从解耦走向重新融合
上世纪80年代，处理器与内存通过标准化总线解耦，形成了分立的产业格局。而在AI时代，数据移动的成本已超过计算本身，逻辑与内存的物理分离成为系统性能的主要瓶颈。τ定律清晰揭示了这一问题，推动逻辑与内存重新融合：HBM、混合键合3D SRAM只是开端，未来计算与内存将在物理上实现深度集成，供应链话语权将向内存与封装厂商倾斜。
（三）技术创新路径多元化
几何缩微时代，产业技术路线高度统一。τ定律开启了多元化创新时代：晶体管层可优化互连材料与器件架构，电路层可发展不同层级的3D集成，芯片层可探索专用架构，系统层可创新互连协议与光I/O。这种多元化路径为后发国家提供了更多追赶机会。
（四）对我国产业的特殊战略意义
对于我国半导体产业而言，τ定律的意义尤为重大。在先进光刻技术受限的背景下，传统节点追赶路径面临巨大障碍。而τ定律证明，通过在成熟工艺节点上深耕3D集成、先进封装、系统架构等领域，同样可以实现接近甚至超越先进节点的性能。这为我国提供了一条差异化发展道路，使我们能够避开最薄弱的环节，在优势领域实现突破。
核心挑战尽管τ定律已取得显著成果，但作为新兴理论体系，仍面临以下挑战：
第一，EDA工具链重构。现有EDA工具基于平面设计与面积-时序-功耗分离优化开发，无法支持多层堆叠芯片的单元级划分、跨层布局布线与时序收敛。开发τ原生、3D原生的多物理场EDA工具链，是未来十年最重要的基础设施投资。
第二，晶圆间工艺偏差控制。LogicFolding需要键合不同批次甚至不同节点的晶圆，晶圆间阈值电压、驱动电流与互连RC偏差远大于晶圆内偏差，对时钟分布与保持时间裕量构成严峻挑战。需要发展智能冗余、自适应补偿与τ感知的签核流程。
第三，能量约束平衡。τ是时间定律而非能量定律，单纯追求τ降低可能导致功耗急剧上升。因此，τ缩放必须配套能量优化策略，如内存语义架构、近封装光I/O、背面供电与数据中心级DVFS，将τ余量转化为能效提升。
第四，基准测试体系更新。现有Linpack、MLPerf等基准测试基于单标量性能评估，无法反映系统各层的τ分布与优化空间。需要开发τ剖面基准测试，以向量形式展示各层主导τ与剩余优化空间，指导产业投资。
结语
几何缩微时代的终结不是半导体产业进步的终点，而是新范式的起点。华为提出的韬（τ）定律，将时间作为半导体进步的核心度量，建立了贯穿器件、电路、芯片到系统的统一优化框架，为后摩尔时代指明了方向。过去六年，华为基于τ定律实现了381款芯片的量产，在移动与AI领域取得了突破性进展，证明了这一路线的可行性。
未来十年，半导体产业将进入“时间缩微”的新时代，竞争战场将从平面光刻精度转向立体全栈时间优化。对于我国半导体与通信产业而言，这既是挑战也是历史机遇。我们应抓住范式转换的窗口期，加大在3D集成、先进封装、系统架构与光互连等领域的研发投入，加强产学研用协同，构建基于τ定律的产业生态，为我国数字经济高质量发展提供坚实支撑。
|
