CIR\PIR、CBS\PBS测试方法分享

chqu@sinba

QoS功能测试中，流量监管功能属于较为重要的一个功能。它是指对进入设备的流量进行监控，确保其没有滥用网络资源。通过监控进入网络的某类报文流量大小，将其限制在一个允许的范围之内，若对应流量过大，就丢弃报文，或重新设置该报文的优先级（比如限制HTTP报文不能占用超过50%的网络带宽），以保护网络资源和运营商的利益不受损害。

流量监管通过设置每种业务流的承诺速率CIR（Committed Information Rate）、峰值速率PIR（Peak Information Rate）、承诺突发尺寸CBS（Committed Burst Size）、峰值突发尺寸PBS（Peak Burst Size）等流量参数来实现对应服务水平协议（SLA）。对应数据的性能准确与否直接关系到运营商的利益，故需要对如上参数进行测试，确认对应数据的精度是否满足预期。本文以10G端口速率为例，进行CIR\PIR、CBS\PBS的性能测试方法描述。

CIR\PIR性能测试方法：

1、设备配置固定限速cir\pir,并配置对应cbs\pbs值；

2、利用仪表进行打流，测试字节为80字节、600字节、1500字节三种，发送速率为cir*1.05（即实际速率达到设定cir值的105%），打流时间为10s;

3、查看实际通过的报文个数，并与理论值进行比较。

理论值计算方法：

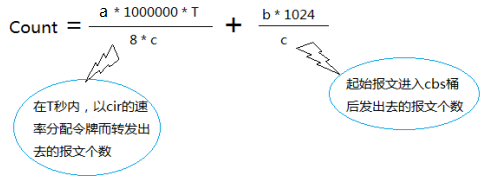

假设配置的限速参数为cir=a (Mbps)，pir=0，cbs=b (kbytes)，pbs=0，测试字节数为c (bytes)，测试时间为T (s)，则理论通过报文个数的计算公式：

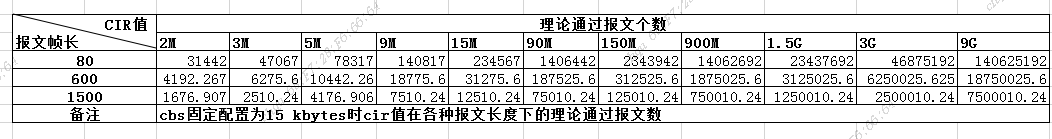

基于上述公式，可得出cir值为如下情形下的理论通过报文数（cbs值以15 kbytes为例）：

对于pir的性能测试，参考cir测试方法（设置对应cir=0，cbs=0，pir=a、pbs=b即可）。

CBS\PBS性能测试方法：

1、设备配置固定限速cir\eir,并配置对应cbs\ebs值；

2、利用仪表采用burst方式打流，测试字节为80字节、600字节、1500字节三种，发送速率为端口线速，每次固定打流600个帧（注意：这个值基于测试端口速率为10G来设置，如果端口速率大于10G，则该值需大于600个包），重复3次;

3、查看每次实际通过的报文个数，并与理论值进行比较。

理论值计算方法：

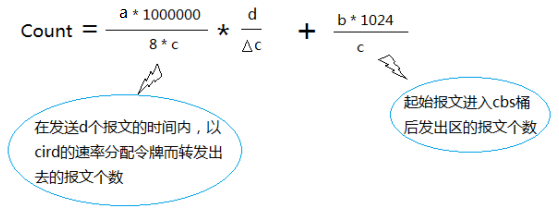

假设配置的限速参数为cir=a (M)，eir=0，cbs=b (kbytes)，ebs=0，测试字节数为c (bytes)，测试发送报文个数为d个帧，Δc代表字节数为c时线速1秒发送的报文个数，则理论通过报文个数的计算公式：

其中，Δc的计算公式如下：

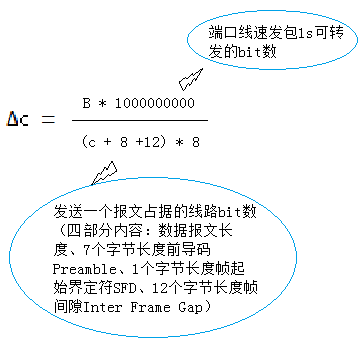

假设对应UNI的端口速率为B（单位为Gbps），端口以线速方式发送的报文帧长为c (bytes），此时1s可以发送的报文个数Δc为：

基于上述公式，可得出端口速率为10G时，对应字节下的线速1s发送报文个数：

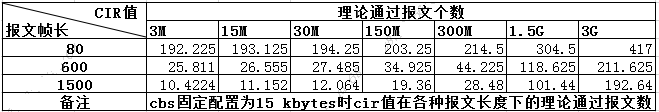

由此可以得出以10G端口的线速发送600个报文时，cir值为如下情形下的理论通过报文数（cbs值以15 kbytes为例）：

对于pbs的性能测试，参考cbs测试方法（设置对应cir=0，cbs=0，pir=a、pbs=b即可）。
